A V-Type Spring Energized Sealay idinisenyo upang mapanatili ang maaasahang pagganap ng sealing kapag ang mga kumbensyonal na elastomer seal ay nakikipaglaban sa presyon, temperatura, pagkakalantad sa kemikal, mababang bilis ng operasyon, o mahabang panahon ng kawalan ng aktibidad. Ang hugis-V na sealing profile nito ay gumagana kasama ng internal spring energizer upang mapanatili ang contact laban sa ibabaw ng isinangkot. Ang disenyong ito ay maaaring magbigay ng matatag na pagganap ng sealing sa isang malawak na hanay ng mga pang-industriyang kondisyon sa pagpapatakbo.
Ipinapaliwanag ng artikulong ito kung paano gumagana ang V-Type Spring Energized Seals, bakit mahalaga ang spring energization, kung paano nakakaapekto ang materyal at pagpili ng spring sa buhay ng serbisyo, kung saan karaniwang ginagamit ang mga seal na ito, at kung paano maiwasan ang mga karaniwang problema sa pag-install at pagpapatakbo. Nagbibigay din ito ng praktikal na talahanayan ng paghahambing at checklist sa pag-troubleshoot para sa mga inhinyero, mga koponan sa pagpapanatili, mga tagagawa ng kagamitan, at mga mamimiling pang-industriya.

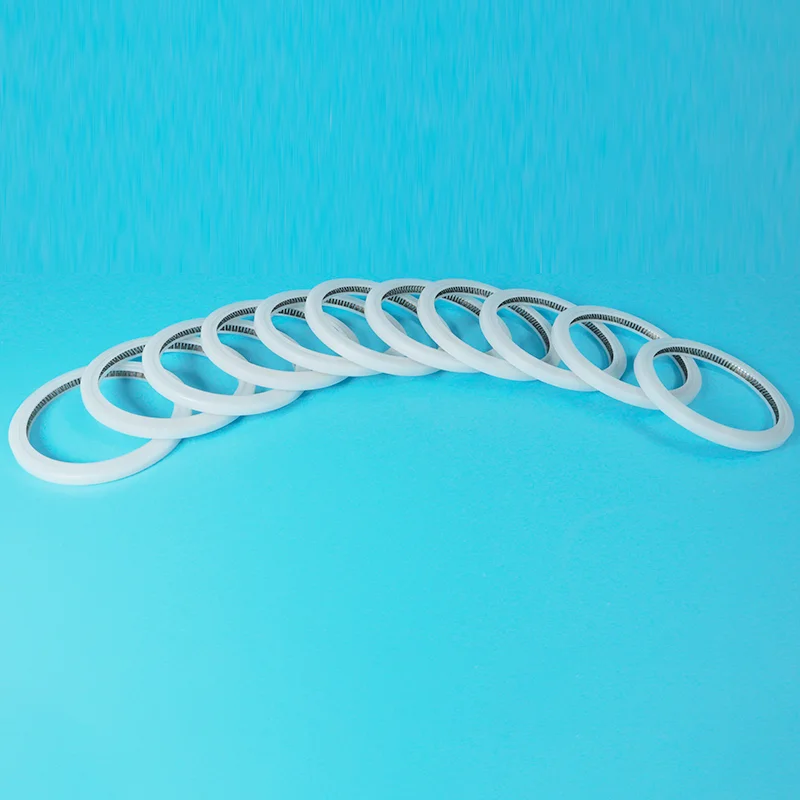

Ang V-Type Spring Energized Seal ay isang precision sealing component na pinagsasama ang isang V-shaped sealing profile na may spring element. Ang seal ay karaniwang ginagawa mula sa isang high-performance polymer gaya ng PTFE o isang binagong PTFE compound, habang ang spring ay nagbibigay ng tuluy-tuloy na radial o axial loading laban sa sealing surface.
Hindi tulad ng karaniwang elastomer seal na higit na umaasa sa sarili nitong elasticity para mapanatili ang sealing contact, ang spring energized seal ay gumagamit ng independent energizing mechanism. Ginagawa nitong partikular na kapaki-pakinabang ang disenyo kapag ang sealing material ay may limitadong elasticity o kapag ang kagamitan ay gumagana sa ilalim ng hinihinging thermal, kemikal, o mekanikal na kondisyon.
Ang hugis-V na profile ay maaari ding i-engineered upang makontrol ang presyon ng contact at mapaunlakan ang mga partikular na geometries ng pag-install. Depende sa application, ang seal ay maaaring idinisenyo para sa static sealing, reciprocating movement, rotary movement, o espesyal na kondisyon ng pressure.
Ang tagsibol ay isa sa pinakamahalagang functional na elemento ng sealing system. Kapag na-install ang seal, ang spring ay bumubuo ng isang paunang puwersa ng pakikipag-ugnay sa pagitan ng sealing lip at ng mating surface. Tinutulungan ng puwersang ito na isara ang maliliit na puwang at mapanatili ang pakikipag-ugnay bago ganap na maitatag ang presyon ng system.
Kapag tumaas ang presyon ng panloob na sistema, maaaring kumilos ang presyon sa profile ng seal at mapabuti ang puwersa ng pakikipag-ugnay sa lugar ng sealing. Ang kumbinasyong ito ng puwersa ng tagsibol at presyon ng system ay nagbibigay-daan sa seal na mapanatili ang isang matatag na interface ng sealing sa pagbabago ng mga kondisyon ng operating.
Ang pagsasaayos ng tagsibol ay dapat mapili ayon sa aplikasyon. Ang iba't ibang disenyo ng spring ay maaaring magbigay ng iba't ibang katangian ng pagkarga, gawi ng friction, at paglaban sa mga kemikal o thermal na kapaligiran.
Direktang nakakaimpluwensya ang geometry ng isang V-Type Spring Energized Seal kung paano ipinamamahagi ang puwersa ng sealing. Ang isang mahusay na disenyo ng profile ay maaaring lumikha ng kinokontrol na contact sa kahabaan ng sealing surface nang hindi nagdudulot ng hindi kinakailangang friction.
Ang balanseng ito ay lalong mahalaga sa mga dynamic na aplikasyon. Ang sobrang presyon ng contact ay maaaring magpapataas ng friction at heat generation, habang ang hindi sapat na contact pressure ay maaaring magresulta sa leakage. Ang hugis-V na istraktura ay nagbibigay ng isang kapaki-pakinabang na pundasyon para sa pag-angkop ng sealing profile sa mga kinakailangan sa pagpapatakbo ng kagamitan.
| Tampok ng Disenyo | Functional na Tungkulin | Potensyal na Benepisyo |
|---|---|---|
| V-shaped na profile | Kinokontrol ang sealing contact | Balanse na puwersa ng pagbubuklod |
| Spring energizer | Pinapanatili ang presyon ng contact | Pinahusay na low-pressure sealing |
| Polymer jacket | Pinaghihiwalay ang daluyan mula sa hardware | Paglaban sa kemikal at temperatura |
Ang mga spring energized seal ay madalas na pinipili kapag ang isang conventional elastomer seal ay hindi makapagbigay ng kinakailangang kumbinasyon ng chemical resistance, kakayahan sa temperatura, mababang friction, at dimensional na katatagan.
Ang mga materyales na nakabase sa PTFE ay maaaring magbigay ng mahusay na pagtutol sa maraming agresibong kemikal at mga likido sa proseso.
Ang mga espesyal na polymer compound ay maaaring suportahan ang mga aplikasyon na kinasasangkutan ng mataas o mabilis na pagbabago ng temperatura.
Maaaring mabawasan ng wastong napiling mga compound ng PTFE ang friction at pagkasira sa mga dynamic na sealing system.
Binabayaran ng tagsibol ang ilang partikular na pagbabago sa pagkakadikit ng sealing habang gumagana ang selyo sa paglipas ng panahon.
Ang mga pakinabang na ito ay hindi nangangahulugan na ang bawat spring energized seal ay angkop para sa bawat kapaligiran. Ang tamang pagpili ng materyal, disenyo ng uka, pagtatapos sa ibabaw, rating ng presyon, hanay ng temperatura, at pag-install ay pare-parehong mahalaga.
Ang pagpili ng materyal ay dapat magsimula sa aktwal na mga kondisyon ng pagpapatakbo sa halip na ang hugis ng selyo lamang. Ang polymer jacket ay dapat makatiis sa daluyan ng proseso, temperatura, presyon, alitan, at inaasahang paggalaw.
| materyal | Karaniwang Lakas | Mga Karaniwang Pagsasaalang-alang |
|---|---|---|
| Birheng PTFE | Napakahusay na paglaban sa kemikal at mababang alitan | Maaaring mangailangan ng reinforcement para sa mahirap na kondisyon ng pagsusuot |
| PTFE na Puno ng Carbon | Pinahusay na pagsusuot at dimensional na katatagan | Dapat suriing mabuti ang compatibility ng compound |
| PTFE na Puno ng Salamin | Pinahusay na compression at mga katangian ng pagsusuot | Maaaring tumaas ang mating-surface wear sa ilang dynamic na system |
| Mga Compound na Nakabatay sa PEEK | Mataas na pagganap ng mekanikal at temperatura | Mas mataas na gastos sa materyal at pagpoproseso na tukoy sa aplikasyon |
Mahalaga rin ang materyal ng tagsibol. Ang hindi kinakalawang na asero, mga haluang metal na lumalaban sa kaagnasan, at iba pang espesyal na materyales sa spring ay maaaring isaalang-alang depende sa kemikal na kapaligiran, temperatura, at kinakailangang paglaban sa pagkapagod.
Ang pagpili ng selyo ayon sa nominal na sukat lamang ay isa sa mga pinakakaraniwang dahilan ng mahinang pagganap ng sealing. Dapat suriin ng mga inhinyero ang kumpletong kapaligiran sa pagpapatakbo.
Ang kumbinasyon ng polymer performance at spring energization ay nagbibigay-daan sa V-Type Spring Energized Seals na maghatid ng malawak na hanay ng mga pang-industriyang aplikasyon.
Sa mataas na hinihingi na mga aplikasyon, ang selyo ay dapat ma-validate sa ilalim ng mga kundisyon ng pagpapatakbo ng kinatawan sa halip na piliin lamang mula sa isang paglalarawan ng catalog.
Ang isang maginoo na elastomer O-ring ay maaaring maging isang matipid at lubos na epektibong solusyon para sa maraming mga aplikasyon. Gayunpaman, ang mga spring energized na disenyo ay nagiging kaakit-akit kapag ang mga kondisyon ng pagpapatakbo ay lumampas sa mga praktikal na kakayahan ng mga karaniwang elastomer seal.
| Salik | Maginoo Elastomer Seal | V-Type Spring Energized Seal |
|---|---|---|
| Pagkalastiko | Lubos na umaasa sa mga katangian ng elastomer | Ang tagsibol ay nagbibigay ng karagdagang enerhiya |
| Paglaban sa kemikal | Malakas na nakasalalay sa uri ng elastomer | Maaaring maging mahusay sa angkop na mga compound ng PTFE |
| alitan | Nag-iiba sa materyal at pagpapadulas | Maaaring mababa sa naaangkop na mga polymer compound |
| Kakayahang temperatura | Nakadepende sa materyal | Available ang mga opsyon sa high-temperatura na polimer |
| Kakayahang umangkop sa disenyo | Ang mga karaniwang profile ay malawak na magagamit | Ang mga profile, materyales, at spring ay maaaring partikular sa aplikasyon |
Kahit na ang isang mataas na kalidad na V-Type Spring Energized Seal ay maaaring mabigo nang maaga kung ang proseso ng pag-install ay makapinsala sa sealing lip o ilagay ang seal sa ilalim ng hindi angkop na mekanikal na stress.
Para sa mga dynamic na kagamitan, ang kondisyon ng shaft o bore surface ay partikular na mahalaga. Ang mga gasgas, sobrang pagkamagaspang, matatalas na marka ng machining, o kontaminasyon ay maaaring lumikha ng mga daanan ng pagtagas at mapabilis ang pagkasira ng seal.
| Problema | Posibleng Dahilan | Inirerekomendang Check |
|---|---|---|
| Leakage | Maling sukat, napinsalang labi, hindi sapat na energization | Suriin ang groove, seal profile, spring, at assembly |
| Mataas na alitan | Sobrang lakas ng contact, mahinang pagpapadulas, hindi angkop na materyal | Suriin ang pagkarga ng tagsibol, materyal, bilis, at pagtatapos sa ibabaw |
| Mabilis na pagsusuot | Magaspang na ibabaw ng isinangkot o nakasasakit na media | Suriin ang kondisyon ng ibabaw at pagkakatugma ng materyal |
| Pinsala ng extrusion | Labis na clearance o pressure | Suriin ang pressure, gap, backup na disenyo, at seal material |
| Seal deformation | Maling pag-install o pagkakalantad sa temperatura | Suriin ang pamamaraan ng pagpupulong at mga kondisyon ng thermal |
Ang pagpili ng supplier ay higit pa sa paghahambing ng mga presyo ng unit. Ang isang maaasahang kasosyo sa pagbubuklod ay dapat na maunawaan ang aplikasyon, magrekomenda ng mga naaangkop na materyales, mapanatili ang pagkakapare-pareho ng dimensyon, at magbigay ng teknikal na suporta kapag may mga problema.
Ningbo Taifno PTFE Plastic Products Co., Ltd.nakatutok sa PTFE-based sealing at mga produktong plastik at maaaring magbigay ng mga solusyong nakatuon sa aplikasyon para sa mga customer na nangangailangan ng mga customized na bahagi ng sealing. Para sa mga pang-industriyang mamimili, ang direktang pakikipagtulungan sa isang tagagawa ay maaaring gawing simple ang komunikasyon tungkol sa mga materyales, dimensyon, profile, at mga kinakailangan sa produksyon.
Ano ang pangunahing function ng isang V-Type Spring Energized Seal?
Ang pangunahing tungkulin nito ay upang mapanatili ang isang kontroladong sealing interface sa pagitan ng dalawang ibabaw ng pagsasama. Ang polymer jacket ay nagbibigay ng sealing barrier habang ang spring ay nagbibigay ng tuluy-tuloy na nagpapasiglang puwersa.
Ang V-Type Spring Energized Seals ba ay angkop para sa mga dynamic na application?
Oo. Depende sa profile, materyal, pagsasaayos ng spring, bilis, presyon, at kondisyon sa ibabaw, maaari silang idisenyo para sa reciprocating o rotary application.
Bakit karaniwang ginagamit ang PTFE para sa mga spring energized seal?
Nag-aalok ang PTFE ng mababang friction at malakas na pagtutol sa maraming kemikal. Ang iba't ibang mga PTFE compound ay maaari ding i-engineered upang mapabuti ang wear resistance, higpit, at dimensional na katatagan.
Maaari bang ipasadya ang isang V-Type Spring Energized Seal?
Oo. Maaaring kasama sa pag-customize ang mga dimensyon, sealing profile, polymer compound, spring material, spring configuration, at iba pang mga kinakailangan na partikular sa application.
Anong impormasyon ang dapat kong ibigay kapag humihiling ng sipi ng selyo?
Magbigay ng mga dimensyon ng seal, mga sukat ng groove kung magagamit, operating pressure, temperatura, uri at bilis ng paggalaw, sealing medium, shaft o bore material, surface finish, at inaasahang kondisyon ng serbisyo. Ang mga guhit o umiiral na mga sample ng selyo ay maaari ding gawing mas tumpak ang proseso ng pagpili.
Ano ang pinakakaraniwang dahilan para sa napaaga na pagkabigo ng selyo?
Ang napaaga na pagkabigo ay maaaring magresulta mula sa maling sukat, hindi tugmang mga materyales, labis na clearance, hindi magandang pagtatapos sa ibabaw, hindi wastong pag-install, hindi angkop na pag-load ng tagsibol, o mga kondisyon sa pagpapatakbo na lampas sa hanay ng disenyo.
Ang V-Type Spring Energized Seal ay maaaring maging isang napaka-epektibong solusyon kapag ang isang application ay nangangailangan ng kontroladong sealing force, mababang friction, chemical resistance, temperature resistance, at maaasahang performance sa ilalim ng pagbabago ng mga kondisyon ng operating. Ang V-shaped na sealing profile at spring energizer nito ay nagtutulungan upang mapanatili ang contact habang tinutugunan ang mga limitasyon ng hindi gaanong nababanat na mga materyales sa sealing.
Gayunpaman, ang selyo mismo ay isang bahagi lamang ng kumpletong sistema ng pagbubuklod. Ang tamang pagpili ng materyal, pagsasaayos ng spring, geometry ng groove, pressure, temperatura, surface finish, clearance, pag-install, at bilis ng pagpapatakbo ay lahat ay nakakaimpluwensya sa panghuling pagganap.
Para sa mga tagagawa ng kagamitan, mga koponan sa pagpapanatili, mga distributor, at mga mamimiling pang-industriya, ang pagpili ng tamang V-Type Spring Energized Seal ay dapat magsimula sa mga kinakailangan sa aplikasyon sa halip na pumili lamang ng karaniwang sukat. Makakatulong ang isang may karanasang teknikal na tagagawa na gawing praktikal na solusyon sa sealing ang mga operating parameter na iyon.
Ningbo Taifno PTFE Plastic Products Co., Ltd.maaaring suportahan ang mga customer na naghahanap ng PTFE sealing solution, customized na dimensyon, at mga kinakailangan na partikular sa application. Ibahagi ang iyong drawing, mga dimensyon, operating pressure, temperatura, medium, at mga kundisyon ng paggalaw sa aming team para talakayin ang isang angkop na solusyon.
Makipag-ugnayan sa aminngayon para talakayin ang iyong mga kinakailangan sa V-Type Spring Energized Seal.
