V-Type Spring Energized Seal

Ang Taifno ay isang Chinese manufacturer ng V-type spring energized seal. Ang mga seal na ito ay precision-engineered at nako-customize, na idinisenyo para sa mga static na sealing application gaya ng mga flanges, cover plate, at dulong mukha. Naghahatid sila ng maaasahang pagganap ng sealing sa malawak na hanay ng mga kundisyon sa pagpapatakbo, kabilang ang mga pressure mula sa zero hanggang sa mataas na antas, matinding temperatura, at pagkakalantad sa karamihan ng chemical media.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang panloob na spring ng V-type spring-energized seal ay nagbibigay ng paunang sealing force sa ilalim ng zero-pressure na mga kondisyon; Ang presyon ng system ay higit na nagpapahusay sa epekto ng sealing—mas mataas ang presyon, mas mahigpit ang selyo.

Saklaw ng temperatura ng pagpapatakbo: -180°C hanggang +200°C; presyon hanggang sa 45 MPa (dynamic) / 60 MPa (static); bilis ng reciprocating hanggang 15 m/s.

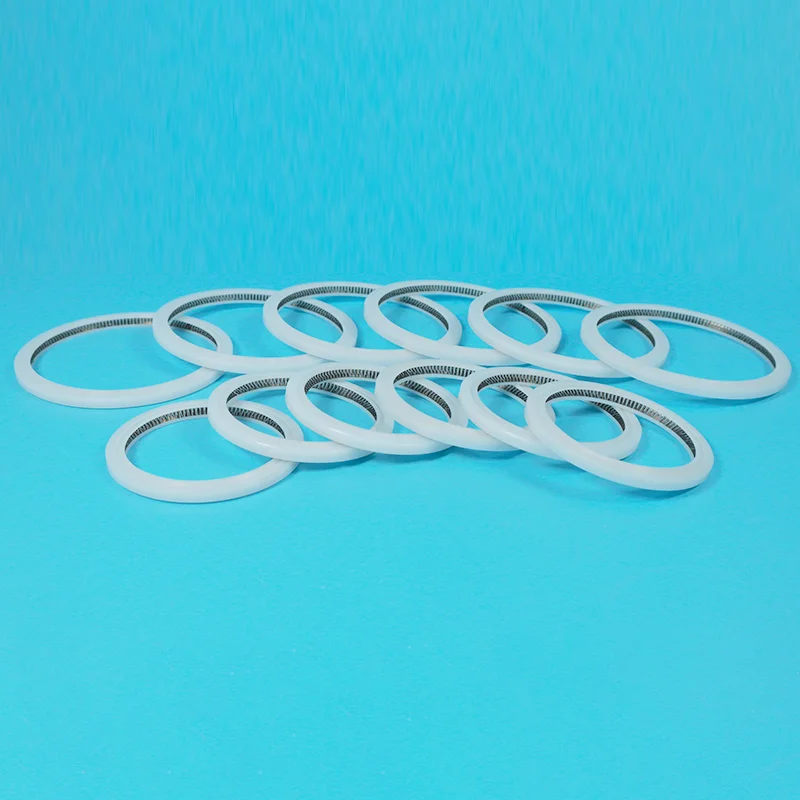

V-Type Spring Energized Seal

Ano ang V-Type Spring-Energized Seal?

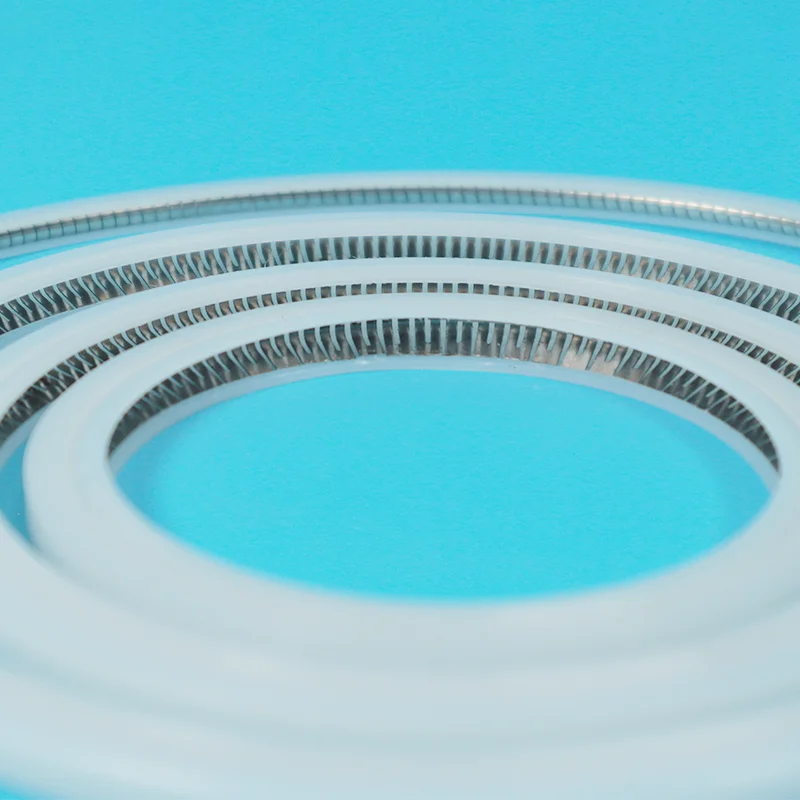

Ang V-type na spring-energized seal ay binubuo ng PTFE U-shaped na jacket na may hugis V na hindi kinakalawang na bakal na spring sa loob. Nagtatampok ang V-spring ng isang "cantilever" na disenyo na nagtutuon ng pagkarga nito sa nangungunang gilid ng sealing lip, na nagbibigay ng maaasahang pagkilos ng pagpupunas.

Paano ito gumagana:

Zero pressure: Ang V-spring ay nagbibigay ng paunang sealing force — mga seal kahit na hindi naka-pressure ang system

Sa ilalim ng presyon: Pumasok ang pressure ng system sa U-cavity at mas itinutulak ang mga sealing na labi laban sa ibabaw ng pinag-aasawa — pressure = mas mahigpit na seal

Nakakapagpasigla sa sarili: Walang puwersang panlabas na kailangan para mapanatili ang integridad ng seal

V-Type vs. U-Type: Alin ang Kailangan Mo?

Tampok	V-Uri	U-Uri
Direksyon ng pagbubuklod	Axial - mga flanges, mga takip, mga dulo ng mukha	Radial - piston rods, balbula stems
Uri ng Spring	V-shaped cantilever spring	Helical o cantilever spring
Pinakamahusay Para sa	Static sealing	Dynamic na sealing (pabalik-balik/paikot)
Pagpapahid ng Aksyon	Oo - maaasahang pagpupunas ng mga labi	Katamtaman

Bakit Pumili ng V-Type?

Problema	Paano Ito Niresolba ng V-Type
Nabigo ang mga O-ring sa ilalim ng pressure cycling	Ang tagsibol ay nagbibigay ng patuloy na puwersa ng sealing — hindi naaapektuhan ng mga pagbabago sa presyon
Ang mga seal ng goma ay bumababa sa mga kemikal	Ang PTFE jacket ay chemically inert — pH 0-14, universal resistance
Ang mga seal ay tumutulo sa zero pressure	Ang tagsibol ay nagbibigay ng sealing force sa zero pressure
Mataas na friction — stick-slip	Ang PTFE ay may pinakamababang friction — makinis na paggalaw, walang stick-slip
Ang labis na temperatura ay nagpapababa ng mga elastomer	-180°C hanggang +200°C — cryogenic hanggang isterilisasyon

Gabay sa Pagpili

V-Type vs O-Ring vs U-Type

Tampok	V-Uri	O-Ring	U-Uri
Zero Pressure Sealing	✅ Oo — nagbibigay ng puwersa ang tagsibol	❌ Hindi	✅ Oo
Presyon	Hanggang 60MPa (static)	Katamtaman	Hanggang 60MPa
Temperatura	-180°C hanggang +200°C	-180°C hanggang +150°C	-180°C hanggang +200°C
Paglaban sa Kemikal	★★★★★	★★☆☆☆	★★★★★
alitan	★★★★★ pinakamababa	★★★★☆	★★★★★
Direksyon ng pagbubuklod	Axial	Radial	Radial
Pinakamahusay Para sa	Mga flange, takip, dulo ng mukha	Pangkalahatang static na sealing	Piston rods, balbula stems

Gabay sa Mabilis na Pagpili

Kung ang iyong Serbisyo ay...	Pumili...
Mga flange, takip, dulo ng mukha — static na sealing	V-Uri
Piston rods, valve stems - reciprocating motion	U-Uri
Pangkalahatang layunin, mura, malinis na media	O-Ring

Pangunahing Aplikasyon

Industriya	Aplikasyon
Pagproseso ng Kemikal	Mga takip ng reactor, flanges, pump housing — mga acid, solvent, agresibong kemikal
Pharmaceutical	Steril na kagamitan sa pagproseso, bioreactor, filling machine — pagsunod sa FDA/USP
Semiconductor	High-purity na gas at chemical seal, mga vacuum system — ultra-purity
Aerospace	Mga sistema ng gasolina, mga sistema ng haydroliko — matinding temperatura, mataas na pagiging maaasahan
Langis at Gas	Valve seal, wellhead equipment — high pressure, H₂S, corrosive media
Pagkain at Inumin	Mga koneksyon sa kalusugan, kagamitan sa pagpuno — Pagsunod sa FDA

Mga Real-World na Application

Pag-aaral ng Kaso 1: Chemical Reactor — 3 Taon Zero Leakage

Hamon: Ang isang planta ng kemikal ay nakakaranas ng pagtagas mula sa isang reactor manway seal na humahawak ng mga agresibong acid sa 150°C. Ang mga karaniwang PTFE gasket ay malamig na dumadaloy at tumutulo bawat 6-8 na buwan. Ang pagpapanatili ay nangangailangan ng ganap na pagsasara at paglilinis.

Solusyon: Naka-install na V-type spring-energized seal na may glass-filled PTFE jacket para sa pinahusay na wear resistance. Nagbigay ang V-spring ng pare-parehong puwersa ng sealing na kabayaran para sa thermal cycling at pagbabagu-bago ng presyon.

Resulta: Zero leakage sa loob ng mahigit 3 taon. Walang kinakailangang pagpapanatili. Inalis ang taunang mga gastos sa pagsasara.

Pag-aaral ng Kaso 2: Pharmaceutical Filler — Nakamit ang Pagsunod ng FDA

Hamon: Ang isang pharmaceutical filling machine ay nangangailangan ng seal para sa rotary valve na humahawak ng sterile na produkto. Ang mga karaniwang O-ring ay hindi makapasa sa pagsubok sa mga na-extract ng FDA at nangangailangan ng madalas na pagpapalit dahil sa pag-atake ng kemikal mula sa mga siklo ng CIP/SIP.

Solusyon: Nagbigay ng V-type na spring-energized seal na may virgin PTFE jacket at 316 stainless steel na V-spring. materyal na sumusunod sa FDA. Buong dokumentasyon na ibinigay.

Resulta: Nakapasa sa FDA extractable testing. Nakaligtas ang Seal sa paulit-ulit na mga siklo ng isterilisasyon ng CIP/SIP nang walang pagkasira. Walang kailangang palitan sa loob ng 18 buwan.

Tandaan: Ang mga aktwal na resulta ng kaso ay nag-iiba ayon sa mga kondisyon ng aplikasyon. Makipag-ugnayan sa amin para sa mga rekomendasyong tukoy sa application.

Factory Factory Factory Factory

Teknikal na Pagtutukoy

Mga Katangian ng Produkto

Parameter	Halaga
Saklaw ng Temperatura	-180°C hanggang +200°C
Presyon — Dynamic	Hanggang 45MPa
Presyon — Static	Hanggang 60MPa
Bilis — Pagbabalik-tanaw	Hanggang 15m/s
Bilis — Rotary	Hanggang 1m/s
materyal	PTFE jacket + Stainless Steel V-spring (304/316/301)
Paglaban sa Kemikal	pH 0-14 — halos pangkalahatan
Uri ng pagbubuklod	Axial sealing — static o low-speed rotary

Mga Opsyon sa Materyal na Grado

Grade	Pinakamahusay Para sa	Pangunahing Benepisyo	Limitasyon ng kemikal
Birheng PTFE	Mga malinis na kemikal, mga aplikasyon ng FDA, pangkalahatang serbisyo	Pangkalahatang paglaban sa kemikal, pinakamababang alitan, sumusunod sa FDA	Malambot — mas mababang wear resistance
PTFE na Puno ng Salamin	Abrasive media, mataas na pagkasuot, slurries	Tumaas na mekanikal na lakas, wear resistance	Hindi para sa HF o malakas na alkali
PTFE na Puno ng Carbon	Pagwawaldas ng init, anti-static, mababang friction	Thermal conductivity, pinahusay na creep resistance	Hindi para sa malakas na oxidizer
PTFE na Puno ng MoS₂充	Malagkit na media, mababang metalikang kuwintas, pinahusay na lubricity	Nabawasan ang friction, pinabuting wear resistance	Hindi para sa oxidizing acids

Mga Opsyon sa Materyal ng Spring

Materyal ng tagsibol	Pinakamahusay Para sa
304 SS / 316 SS	Pangkalahatang serbisyo ng kemikal, katamtamang temperatura
316L SS	Pinahusay na paglaban sa kaagnasan — mga agresibong kemikal, tubig-alat
Elgiloy	Napakahusay na paglaban sa kaagnasan — aerospace, kemikal, mga kritikal na serbisyo
Hastelloy	Matinding paglaban sa kaagnasan — lubos na agresibong mga kemikal, mga acid
Inconel	Lakas ng mataas na temperatura — matinding init (+260°C+)

Quality Assurance

100% Virgin PTFE Resin — walang regrind, walang recycled material. Consistent quality, batch after batch.

Precision Spring Manufacturing — Mga Spring na ginawa sa eksaktong mga detalye gamit ang CNC equipment.

Full Traceability — Bawat batch na masusubaybayan mula sa hilaw na materyal hanggang sa natapos na selyo. Mga sertipiko ng materyal kapag hiniling.

ISO 9001 Certified — Mga proseso ng pagmamanupaktura na na-certify sa ilalim ng ISO quality management system.

Magagamit ang Mga Gradong Sumusunod sa FDA — Natutugunan ng Virgin PTFE ang mga kinakailangan ng FDA 21 CFR 177.1550 at BfR.

Available ang Custom na Spring Alloys — 301/304/316 SS standard; Elgiloy, Hastelloy, Inconel para sa matinding kundisyon.

Test Test Test Test

FAQ

Q: Ano ang V-type spring-energized seal at kailan ko ito dapat gamitin?

A: Isang PTFE U-jacket seal na may hugis V na stainless steel spring sa loob. Mga seal mula sa zero pressure (nagbibigay ang tagsibol ng paunang puwersa) hanggang sa mataas na presyon (pinapasigla ng presyon ng system ang mga labi).

Gamitin ito kapag nabigo ang mga O-ring o rubber seal, sa mga agresibong kemikal, matinding temperatura (-180°C hanggang +200°C), mataas na presyon (hanggang 60MPa), o mga kritikal na aplikasyon kung saan hindi katanggap-tanggap ang pagtagas.

V-type vs U-type: V-type para sa flanges, covers, end faces (axial sealing). U-type para sa piston rods, valve stems (radial sealing).

Kung nagse-sealing ka ng flange o takip, piliin ang V-type.

Kung tinatakan ang isang gumagalaw na baras, piliin ang U-type.

Q: Magkano ang halaga ng isang V-type na spring seal at ano ang lead time?

A: Ang gastos ay depende sa diameter, materyal na grado, spring alloy, at dami. Nagsisimula ang mga karaniwang laki sa tinatayang X−X−Y. Mga custom na laki na sinipi sa bawat pagguhit.

Gastos sa epekto ng spring alloy: 304 SS (karaniwan, pinakamababang halaga) → 316 SS (pinabuting kaagnasan) → Elgiloy/Hastelloy/Inconel (matinding kaagnasan/mataas na temperatura, mas mataas na gastos).

Lead time:

Mga karaniwang sukat: 5-7 araw.

Mga custom na laki: 10-15 araw.

Pagpapadala: hangin 5-10 araw, dagat 15-30 araw.

Q: Ano ang mga limitasyon at ang pinakakaraniwang pagkakamali sa pag-install?

A: Temperatura: -180°C hanggang +200°C.

Presyon: hanggang sa 45MPa (dynamic) / 60MPa (static).

Bilis: hanggang 15m/s (reciprocating), hanggang 1m/s (rotary).

Mga limitasyon ng kemikal:

PTFE jacket: hindi para sa molten alkali metal o elemental fluorine.

Puno ng salamin: hindi para sa HF o malakas na alkali.

Carbon-filled: hindi para sa malakas na oxidizer.

Tatlong karaniwang pagkakamali:

(1) Nakakapinsala sa labi sa panahon ng pag-install: siyasatin bago i-install.

(2) Labis na paghihigpit o hindi wastong disenyo ng uka: Nangangailangan ang PTFE ng mga partikular na sukat ng uka; ang maling disenyo ay nakakasira ng selyo.

(3) Pag-install pabalik: V-type seal ay itinuro. Ang V-opening ay dapat nakaharap sa pressure side.

Kasama namin ang mga detalye ng pag-install sa bawat order. Sundin sila.
