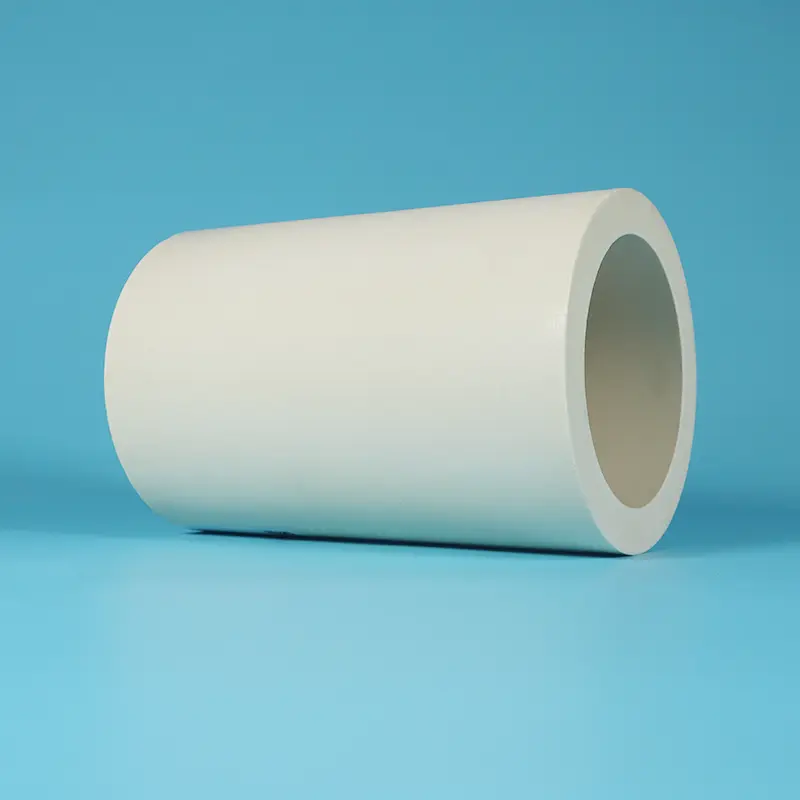

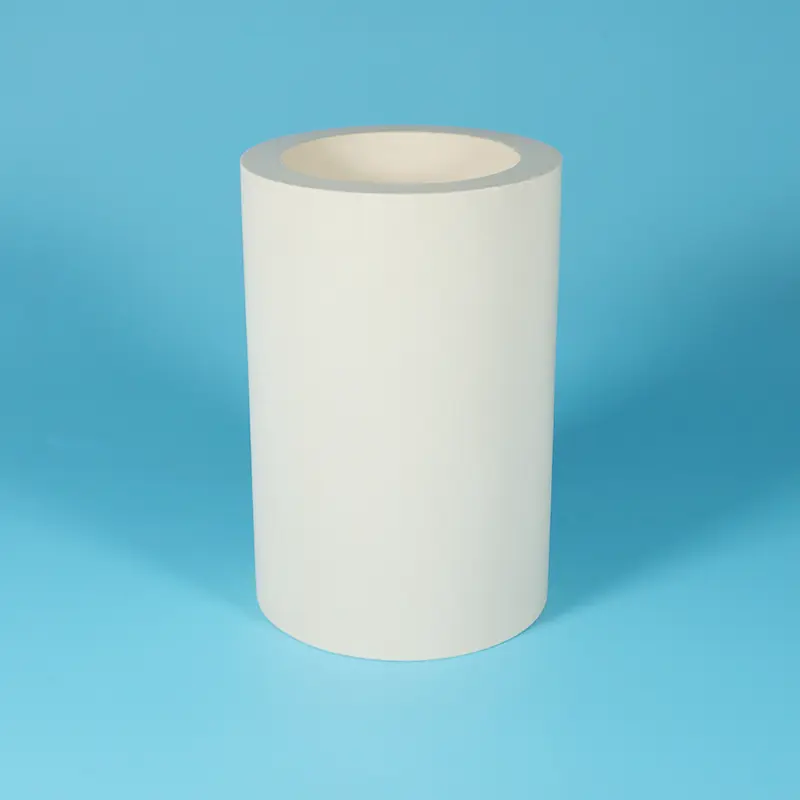

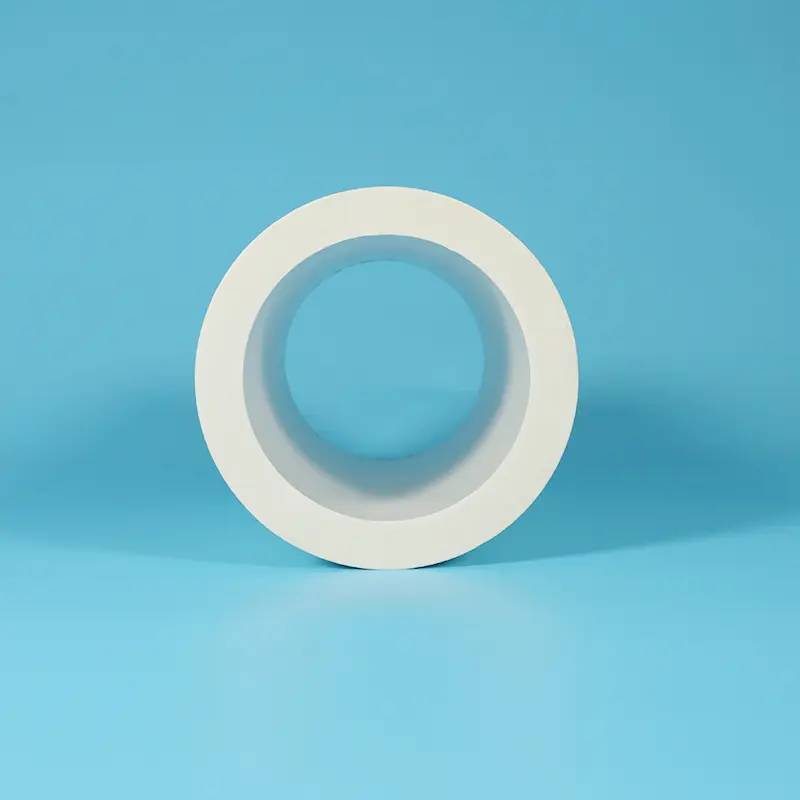

Silipin-Lined PTFE Composite Tube

Ang PEEK-lined PTFE composite tube ay isang PTFE tube bilang panlabas na matrix na may PEEK (Polyether Ether Ketone) liner na nakadikit sa panloob na dingding. Bilang isang propesyonal na pabrika sa China, maaaring mag-alok ang Taifno ng produktong ito.

Ang PEEK ay isang semi-crystalline thermoplastic engineering plastic na may glass transition temperature na 143°C, melting point na 343°C, at tuluy-tuloy na temperatura ng serbisyo hanggang 250°C. Nag-aalok ito ng pambihirang paglaban sa hydrolysis (nakakaiwas sa 300°C na high-pressure na singaw), paglaban sa kemikal (natutunaw lamang sa puro sulfuric acid), mahusay na resistensya sa pagsusuot, at napakababang koepisyent ng friction.

Direktang nakikipag-ugnayan ang PEEK liner sa conveyed media, na nagbibigay ng wear resistance at low-friction functionality; ang panlabas na layer ng PTFE ay lumalaban sa panlabas na kemikal na kapaligiran, na nag-aalok ng pangkalahatang proteksyon sa kaagnasan.

Pagtutukoy: Pangkalahatang density 2.0-2.2 g/cm³, PEEK liner hardness Shore D 85-90, tuluy-tuloy na temperatura ng serbisyo -100°C hanggang +250°C, PEEK coefficient ng friction 0.15-0.35 (self-lubricating), lumalaban sa chemical resistance halos lahat ng media (maliban sa concentrated sulfuric acid).

Paano pumili:

PPL Filled PTFE Tube → Homogeneous modified material, mataas na temperatura + corrosion resistance + self-lubrication

PEEK-lined PTFE composite tube → Composite structure, panloob na layer para sa wear resistance at mababang friction + outer layer para sa chemical resistance

Panuntunan sa pagpili: High-wear o napakababang friction na media sa loob ng tube + pagkakalantad ng kemikal na corrosion sa labas ng tube → PEEK-lined PTFE composite tube

Composite Structure Design

SIlip Liner

Wear-Resistant, Low-Friction, High-Capacity Fluid Contact Layer

Ang PEEK (Polyether Ether Ketone) ay isang semi-crystalline thermoplastic engineering plastic na kilala sa pambihirang kumbinasyon ng mga katangian:

① Napakababang Coefficient ng Friction

Coefficient ng friction kasing baba ng 0.15-0.35 (sa ilalim ng self-lubricating na mga kondisyon)

Superior sa karamihan ng mga plastik na engineering, na lumalapit sa pagganap ng pagpapadulas ng PTFE

Tamang-tama para sa high-velocity, high-shear fluid transfer, binabawasan ang pagbaba ng presyon at pagkawala ng enerhiya

② Napakahusay na Paglaban sa Pagkasuot

Magsuot ng resistensya na higit na nakahihigit sa PTFE at PPL

Pinapanatili ang pambihirang paglaban sa pagsusuot kahit na sa high-velocity media na naglalaman ng mga solidong particle

Makabuluhang nagpapalawak ng buhay ng serbisyo ng tubo, binabawasan ang pagtagas ng pagsusuot na dulot ng pagguho ng butil

③ Mataas na Kapasidad ng Pagkarga

Lakas ng makunat 90-100 MPa (higit sa 20-30 MPa ng PTFE)

Flexural strength 165 MPa, flexural modulus 4.1 GPa

Lumalaban sa high-pressure na epekto ng fluid nang walang deformation, na angkop para sa high-pressure na hydraulic at fluid transfer system

④ Napakahusay na Paglaban sa Mataas na Temperatura

Temperatura ng paglipat ng salamin 143°C

Natutunaw na punto 343°C

Patuloy na temperatura ng serbisyo hanggang 250°C (maihahambing sa 260°C ng PTFE)

Pambihirang paglaban sa hydrolysis, lumalaban sa 300°C na high-pressure na singaw nang walang pagkasira

⑤ Natitirang Paglaban sa Kemikal

Natutunaw lamang sa puro sulfuric acid

Lumalaban sa malakas na acids (dilute sulfuric acid, hydrochloric acid, nitric acid), malakas na alkalis, organic solvents, oils, at hydrocarbons

Kasama ng PTFE outer layer's corrosion protection, dual-barrier defense

Panlabas na Layer ng PTFE

Chemical Barrier at Anti-Stick Layer

Ang panlabas na layer ng PTFE ay nagbibigay ng:

Superior na chemical corrosion resistance: pH 0-14, lumalaban sa halos lahat ng kemikal

Non-stick properties: pinipigilan ang panlabas na contaminant adhesion, madaling linisin

Electrical insulation: mahusay na mga katangian ng dielectric

Pinoprotektahan ang PEEK liner mula sa panlabas na pag-atake ng kemikal

Synergistic Effect ng Composite Structure

Ang "malakas sa loob, lumalaban sa labas" na pinagsama-samang istraktura ay nagtagumpay sa mga limitasyon sa pagganap ng mga solong materyales:

Hindi sapat ang kapasidad ng presyon ng PTFE tube → Ang PEEK liner ay nagbibigay ng structural strength

PEEK tube na mababa ang chemical resistance sa PTFE → PTFE outer layer ay nagbibigay ng corrosion isolation

Ang panloob na pader ng Virgin PTFE ay mahina sa pagguho ng butil → lumalaban ang PEEK liner sa pagkasira at pagguho

Teknikal na Pagtutukoy

Pangkalahatang Pagganap ng Tube

Pagganap ng PEEK Liner

Pagganap ng Panlabas na Layer ng PTFE

Tandaan: Ang mga halaga sa itaas ay karaniwang data ng laboratoryo. Maaaring mag-iba ang aktwal na performance depende sa ratio ng kapal ng liner, composite na proseso, at mga kondisyon ng aplikasyon. Available ang mga custom na ratio ng kapal ng liner kapag hiniling.

Magagamit na Mga Form

Bakit Pumili ng PEEK-Lined PTFE Composite Tube?

1. Napakababa ng Inner Wall Friction

Ang koepisyent ng friction ng PEEK liner ay kasing baba ng 0.15-0.35 (self-lubricating), mas mababa kaysa sa mga panloob na dingding ng metal tube. Kapag naghahatid ng high-viscosity o high-velocity na media, ang pagbaba ng presyon ay makabuluhang nababawasan, at bumababa ang pagkonsumo ng enerhiya sa pumping. Tamang-tama para sa long-distance fluid transfer at fine chemical piping.

2. Ultra-High Inner Wall Wear Resistance

Sa paghahatid ng nakasasakit na media na naglalaman ng mga solidong particle, slurries, catalysts, at mga katulad na materyales, ang virgin PTFE tube inner walls ay madaling masusuot ng erosion, na humahantong sa pagtagas at madalas na pagpapalit. Ang resistensya ng pagsusuot ng PEEK liner ay higit na nakahihigit sa PTFE, na makabuluhang nagpapahaba ng buhay ng serbisyo ng tubo at binabawasan ang dalas ng pagpapanatili at pagpapalit.

3. Ang PTFE Outer Layer ay Nagbibigay ng Kumpletong Proteksyon sa Kemikal

Ang panlabas na layer ng PTFE ay lumalaban sa mga malakas na acid, malakas na alkalis, at mga organikong solvent, buong pH 0-14 na saklaw. Kahit na ang panlabas na tubo ay nalantad sa mga nakakaagnas na kapaligirang kemikal (tulad ng acid mist o mga chemical splashes), ang panlabas na layer ng PTFE ay nagbibigay ng epektibong proteksyon, na pinoprotektahan ang PEEK liner mula sa panlabas na pag-atake.

Pinipigilan din nito ang mga panlabas na dumi mula sa pagtagos at pagkontamina sa panloob na media.

4. Pagganap ng Anti-Permeation

Nag-aalok ang PEEK ng mahuhusay na anti-permeation properties, na epektibong hinaharangan ang gas at liquid permeation. Kasama ang mababang permeability ng panlabas na layer ng PTFE, ang pangkalahatang pagganap ng anti-permeation ng composite tube ay lumampas sa pagganap ng mga virgin PTFE tubes. Tamang-tama para sa high-purity media, volatile chemicals, at gas transfer.

5. Mataas na Temperatura at Mataas na Presyon na Katatagan

Ang PEEK liner ay lumalaban sa 250°C tuluy-tuloy na temperatura ng serbisyo at mga epekto sa mataas na presyon, habang ang panlabas na layer ng PTFE ay humahawak ng 260°C. Ang composite tube ay lumalaban sa deformation, delamination, at pagbabalat sa ilalim ng mataas na temperatura at high-pressure na mga kondisyon, na higit na nakahihigit sa creep at pressure na mga limitasyon ng virgin PTFE tubes.

6. Makinis na Inner Surface

Ang makinis na ibabaw ng PEEK liner ay lumalaban sa media adhesion, na nagpapahusay sa CIP (Clean-in-Place) at SIP (Sterilize-in-Place) na kahusayan.

Angkop para sa parmasyutiko, pagkain, kemikal na may mataas na kadalisayan, at iba pang industriya na may mahigpit na mga kinakailangan sa kalinisan.

PEEK-Lined PTFE Composite Tube kumpara sa Iba pang PTFE-Based Tube

Mga Panuntunan sa Mabilisang Pagpili:

Particle-laden o high-velocity media sa loob + chemical corrosion sa labas + low-friction panloob na pader kinakailangan → PEEK Lined PTFE Composite Tube

Particle-free media sa loob + corrosion resistance lang → Virgin PTFE tube (mas mababang halaga)

Mga seal/bearing (hindi tubes) + mataas na temperatura + corrosion → PPL Filled Tube

Mechanical seal (hindi tube) + mabigat na karga + walang kaagnasan → Bronze+MoS₂ Filled Tube

Mga aplikasyon

Pagkakatugma sa kemikal

PEEK Liner Chemical Compatibility

PTFE Outer Layer Chemical Compatibility

Pangkalahatang Konklusyon

Ang chemical compatibility ng PEEK-lined PTFE composite tubes ay sumasaklaw sa karamihan ng pang-industriyang media. Ang tanging makabuluhang eksepsiyon ay ang concentrated sulfuric acid (SIlip ay hindi lumalaban), kung kailangan ang concentrated sulfuric acid transfer, isaalang-alang ang mga virgin PTFE tubes o PPL filled tubes.

Para sa mga panlabas na kapaligiran, ang panlabas na layer ng PTFE ay lumalaban sa halos lahat ng kemikal na kaagnasan, na nagbibigay-daan sa pinagsama-samang tubo na direktang maibaon sa ilalim ng lupa o malantad sa mga chemical splash environment.

Quality Assurance

100% Virgin PTFE at PEEK Resin:walang recycled material, walang regrind

De-kalidad na PEEK Liner:imported o domestic high-grade PEEK raw na materyales na available

Advanced na Proseso ng Composite:malakas na bono sa pagitan ng liner at panlabas na layer — walang delamination, walang pagbabalat

Nako-customize na Kapal ng Liner:iniayon sa presyon, pagsusuot, at mga kinakailangan sa gastos

Buong Traceability:magagamit ang mga materyal na sertipiko kapag hiniling

Precision Dimensional Control:Tinitiyak ng mahigpit na pagpapaubaya ng ID/OD ang pagiging tugma ng pag-install

Lead Time:karaniwang laki sa stock (48-72 oras); pasadyang laki 7-15 araw

FAQ

Q: Ano ang pagkakaiba sa pagitan ng PEEK-lined PTFE composite tube at PPL-filled PTFE tube? Alin ang dapat kong piliin?

A: Ang pangunahing pagkakaiba ay ang anyo ng produkto at senaryo ng aplikasyon.

Mga Panuntunan sa Mabilisang Pagpili:

Paghahatid ng particle-laden media, slurries, high-velocity fluid sa pamamagitan ng piping → PEEK Lined Composite Tube

Mga valve seal, piston ring, guide ring (hindi piping) → PPL Filled Tube (mas mataas na kakayahan sa temperatura)

Lubhang mataas ang pagkasira sa loob ng tubo + kemikal na kaagnasan sa labas → SILIPIN Lined Composite Tube

Bottom line: Ang PEEK lined composite tube ay idinisenyo para sa "piping", partikular na tinutugunan ang panloob na pagkasira ng dingding at mga isyu sa friction sa paglilipat ng likido.

Ang PPL filled tube ay idinisenyo para sa "seal", partikular na tumutugon sa mataas na temperatura + corrosive sealing at self-lubrication application.

Q: Anong pressure ang kayang tiisin ng PEEK lined PTFE composite tube? Magde-delaminate ba ito o magbalat?

A: Ang kapasidad ng presyon ng PEEK lined PTFE composite tubes ay depende sa kapal ng liner at kalidad ng composite na proseso.

Mga karaniwang pagtutukoy: Makatiis sa medium hanggang high-pressure na paglipat ng fluid (ang eksaktong presyon ay depende sa diameter, kapal ng pader, at kapal ng liner, makipag-ugnayan sa amin gamit ang iyong mga parameter ng pagpapatakbo para sa pagsusuri)

Disenyo ng anti-delamination: Gumagamit kami ng mga espesyal na composite na proseso na lumilikha ng chemical bonding at mechanical interlocking sa PEEK/PTFE interface, ang lakas ng bond ay higit na lumalampas sa ordinaryong pisikal na lamination

Pagtutugma ng thermal expansion: Ang PEEK at PTFE ay may maihahambing na thermal expansion coefficients (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), pinapaliit ang panganib sa delamination mula sa differential thermal expansion sa hanay ng temperatura

Inirerekomenda ang saklaw ng pagpapatakbo: Walang delamination o pagbabalat sa ilalim ng normal na mga kondisyon sa loob ng -100°C hanggang +250°C tuluy-tuloy na serbisyo

Rekomendasyon: Para sa matinding high-pressure o malubhang kondisyon ng thermal cycling, mangyaring magbigay ng mga detalyadong parameter, maaaring magsagawa ang aming team ng mga custom na pagsusuri at pag-optimize ng proseso.

Q: Gaano kakapal ang PEEK liner? Lagi bang mas maganda ang mas makapal na liner?

A: Ang kapal ng PEEK liner ay karaniwang umaabot sa 0.5-3.0mm. Ang pinakamainam na kapal ay nakasalalay sa mga sumusunod na kadahilanan:

Pilosopiya ng disenyo: Ang composite tube ay hindi "mas makapal, mas mabuti." Ang sobrang kapal ng liner ay nagpapataas ng katigasan ng pader, nakakabawas sa flexibility, at nagpapataas ng mga gastos (ang PEEK ay malayong mas mahal kaysa sa PTFE).

Ang pinagsama-samang istraktura ay naglalayong para sa "pinakamainam na kumbinasyon ng panloob at panlabas na mga katangian ng materyal", ang liner ay kailangan lamang upang matugunan ang wear resistance at mababang friction na kinakailangan, habang ang panlabas na layer ay nagbibigay ng suporta sa istruktura at proteksyon ng kemikal.

Pagtukoy ng mga kadahilanan para sa kapal:

Ang abrasiveness ng media (konsentrasyon ng particle, bilis ng daloy)

Presyon ng pagpapatakbo ng system

Diametro ng tubo

Mga kinakailangan sa temperatura

Rekomendasyon: Ibigay ang iyong partikular na kundisyon sa pagpapatakbo (uri ng media, nilalaman ng butil, bilis ng daloy, presyon, temperatura), irerekomenda ng aming team ang pinakamainam na solusyon sa kapal ng liner upang matugunan ang mga kinakailangan sa pagganap habang tumutulong sa pagkontrol ng mga gastos.

Q: Ano ang koepisyent ng friction ng panloob na dingding ng PEEK-lined composite tube? Gaano karaming pressure drop ang maaari nitong bawasan?

A: Ang PEEK liner ay may coefficient of friction na 0.15-0.35 (sa ilalim ng self-lubricating na mga kondisyon).

Paghahambing ng pagbaba ng presyon (tantiya ng engineering):

Sa parehong diameter at bilis ng daloy, ang friction resistance coefficient ng PEEK liner ay makabuluhang mas mababa kaysa sa stainless steel at carbon steel tubes (steel friction coefficient ay humigit-kumulang 0.5-0.8)

Kung ikukumpara sa virgin PTFE tubes (friction coefficient 0.04-0.10), ang PEEK liner ay may bahagyang mas mataas na friction coefficient, ngunit ang bentahe ng PEEK ay nasa wear resistance at pressure capacity, sa high-wear media transfer, ang PTFE tube wall ay mabilis na nagkakaroon ng mga grooves mula sa erosion, ang pagkamagaspang sa ibabaw ay tumataas nang husto, at ang aktwal na pagbaba ng presyon. Ang PEEK liner ay nagpapanatili ng makinis na pang-matagalang ibabaw, na nagbibigay ng mas matatag at mas mababang pagbaba ng presyon sa buong lifecycle

Rekomendasyon: Para sa malayuang paglilipat o mga application na may mataas na bilis, ang pangmatagalang bentahe ng pagbaba ng presyon ng PEEK liner ay partikular na makabuluhan — makabuluhang binabawasan ang mga gastos sa pumping na enerhiya.

Q: Maaari bang gamitin ang PEEK-lined composite tubes para sa concentrated sulfuric acid transfer?

A: ❌ Hindi.

Ang PEEK ay natutunaw lamang sa concentrated sulfuric acid, mabilis itong matutunaw at mabibigo sa concentrated sulfuric acid na kapaligiran. Habang ang panlabas na layer ng PTFE ay lumalaban sa puro sulfuric acid, ang PEEK liner ay direktang nakikipag-ugnayan sa media at hindi makatiis ng concentrated sulfuric acid corrosion.

Mga alternatibo:

Concentrated sulfuric acid transfer → Pumili ng Virgin PTFE Tube (virgin PTFE resists concentrated sulfuric acid)

O piliin ang PPL Filled PTFE Tube (parehong PPL at PTFE ay lumalaban sa puro sulfuric acid)

Iba pang media:Bukod sa concentrated sulfuric acid, ang PEEK liner ay lumalaban sa dilute sulfuric acid, hydrochloric acid, nitric acid, strong alkalis, organic solvents, oils, hydrocarbons, high-temperature steam, at higit pa.

Q: Ano ang mga pangunahing limitasyon ng PEEK lined PTFE composite tubes?

A:

Limitasyon sa temperatura: Tuloy-tuloy na serbisyo 250°C, mas mababa sa PPL filled tube na 260°C. Para sa mas mataas na mga kinakailangan sa temperatura, isaalang-alang ang PPL filled tube

Puro sulfuric acid incompatibility: Natutunaw ang PEEK sa concentrated sulfuric acid, para sa concentrated sulfuric acid transfer, piliin ang virgin PTFE tube o PPL filled tube

Gastos: Ang PEEK na hilaw na materyal ay mahal, na ginagawang mas mahal ang mga composite tubes kaysa sa mga virgin PTFE tubes at PPL filled tubes.

Gayunpaman, sa high-wear + high-corrosion demanding applications, ang makabuluhang mas mahabang buhay ng serbisyo kumpara sa virgin PTFE tubes ay naghahatid ng mas mababang kabuuang halaga ng pagmamay-ari (TCO)

Bahagyang mas mataas ang friction coefficient kaysa sa PTFE: Para sa mga ultra-low friction application (gaya ng precision instrument tubing) na walang pagkasira, maaaring mas angkop ang mga virgin PTFE tubes

Panuntunan ng Mabilisang Pagpapasya:

Kailangan ng wear resistance + mababang friction + corrosion resistance para sa fluid transfer piping → PEEK lined composite tube ang pinakamainam na solusyon.

Ang mga static seal o non-wear piping → virgin PTFE tubes ay mas cost-effective.

Ultra-high temperature (>250°C) + corrosion applications → PPL filled tube ay mas angkop.
