Graphite-Filled PTFE Sheet

Ang graphite-filled na PTFE sheet ay isa sa mga produktong inaalok ng Taifno. Bilang isang tagagawa na may 20 taong karanasan sa industriya, nagbibigay kami ng mga kakayahan sa R&D at pagpapasadya. Binubuo ng 15%–30% graphite filler, pinagsasama ng produktong ito ang mahusay na chemical resistance ng PTFE na may pinahusay na thermal conductivity at mas mababang koepisyent ng friction, na ginagawa itong angkop para sa mga gasket, seal, bearings, at sliding component.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang isang propesyonal na tagagawa at tagapagtustos ng mga sheet ng PTFE na puno ng grapayt, nag-aalok ang Taifno ng mga gradong sumusunod sa FDA na angkop para sa mga industriya ng pagkain at parmasyutiko. Ang materyal ay hindi nasusunog, lumalaban sa paglaki ng bakterya, at nagtatampok ng mas mababang friction, superyor na thermal conductivity, at nabawasan ang malamig na daloy.

Mga pangunahing pagtutukoy: saklaw ng temperatura ng pagpapatakbo na -180°C hanggang +200°C, resistensya ng presyon hanggang 75 bar, lakas ng tensile ≥11 N/mm², at rate ng pagbawi ≥35%.

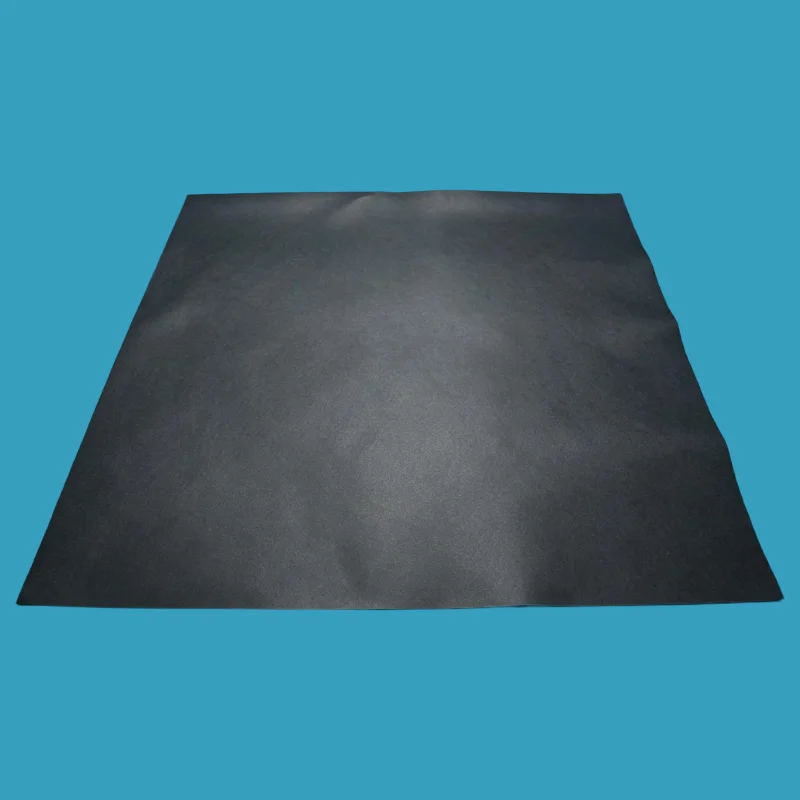

Graphite Filled PTFE Sheet

Ano ang Graphite-Filled PTFE Sheet?

Ang isang graphite-filled PTFE sheet ay isang high-performance na gasket material na ginawa mula sa virgin PTFE reinforced na may graphite filler (karaniwang 15-30% graphite content). Ang mga graphite particle ay nagbibigay ng structural reinforcement na makabuluhang nagpapabuti sa mekanikal at thermal properties ng materyal habang pinapanatili ang malawak na kemikal na compatibility ng PTFE (pH 0-14).

Mga pangunahing benepisyo ng graphite reinforcement:

Pinababang koepisyent ng friction: pinababa ng grapayt ang koepisyent ng friction, pinapabuti ang pagganap ng sliding sa mga bearings at seal

Pinahusay na thermal conductivity: pinahuhusay ng graphite ang pag-aalis ng init, binabawasan ang mga hot spot at pagkasira ng shaft sa serbisyo

Pinababang malamig na daloy: pinapaliit ng graphite filler ang creep relaxation (35% creep relaxation kumpara sa mas mataas para sa virgin PTFE)

Napakahusay na pagpapanatili ng bolt torque: nagpapanatili ng seal sa paglipas ng panahon, mas kaunting mga kinakailangan sa muling pag-torquing

Magandang pagbawi: ang pagbawi ≥35% ay nagpapanatili ng integridad ng selyo

Sumusunod ang FDA: natutugunan ang mga detalye ng FDA para sa mga application ng pagkain at parmasyutiko (piliin ang mga grado)

Hindi susuportahan ang apoy: ligtas sa sunog

Hindi susuportahan ang paglaki ng bacterial: angkop para sa malinis na proseso

Bakit Pumili ng Graphite-Filled PTFE?

Problema	Paano Ito Niresolba ng Graphite-Filled PTFE	Ang Gastos ng Maling Pagpili
Ang PTFE ay gumagapang at tumutulo sa ilalim ng pagkarga	Binabawasan ng graphite filler ang malamig na daloy (35% creep relaxation) — nagpapanatili ng bolt torque nang mas matagal	Madalas na muling pag-torquing, pagpapalit ng gasket tuwing 6-12 buwan
Nagkakaroon ng friction sa mga bearings	Ang graphite ay nagpapababa ng friction coefficient - makinis na pag-slide, hindi gaanong pagkasira	Pagkasira ng baras, pagkasira ng kagamitan, napaaga na pagkabigo
Sinisira ng init ang mga gasket at shaft	Pinapabuti ng Graphite ang thermal conductivity — pinapawi ang init, pinapalamig ito	Hot spot, shaft scoring, gasket degradation
Ang PTFE ay kulang sa mekanikal na lakas	Pinapabuti ng graphite ang compressive strength — humahawak ng hugis sa ilalim ng load	Gasket extrusion, pagpapapangit sa ilalim ng presyon
Panganib sa kontaminasyon sa pagkain/pharma	Available ang mga gradong sumusunod sa FDA — purong materyal, walang mga nae-extract	Ang kontaminasyon ng produkto, mga multa ng FDA, pagkawala ng batch

Gabay sa Paghahambing at Pagpili

Graphite-Filled PTFE vs Virgin PTFE vs Carbon Fiber PTFE vs Glass Fiber PTFE

Tampok	PTFE na Puno ng Graphite	Birheng PTFE	Carbon Fiber PTFE	Glass Fiber PTFE
Kulay	Itim / Madilim na kulay abo	Puti	Itim	Puting puti / Gray
Friction Coefficient	★★★★★ pinakamababa	★★★★☆	★★★★☆	★★★☆☆
Thermal Conductivity	★★★★★ mahusay	★★☆☆☆	★★★★★ mahusay	★★★☆☆
Paglaban sa kilabot	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Wear Resistance	★★★★☆	★★☆☆☆	★★★★★ pinakamahusay	★★★★★ pinakamahusay
Lakas ng Mekanikal	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Paglaban sa Kemikal	★★★★☆ hindi para sa mga oxidizer	★★★★★	★★★★☆ hindi para sa mga oxidizer	★★★★☆ hindi para sa HF/alkali
Sumusunod sa FDA	✅ Oo	✅ Oo	❌ Hindi	✅ Oo
Pinakamahusay Para sa	Mababang friction, bearings, pagwawaldas ng init, mga dynamic na seal	Pangkalahatang kemikal	Mataas na bilis, mataas na pagkarga, pagwawaldas ng init	Abrasive media, mataas na presyon

Gabay sa Mabilis na Pagpili

Kung ang iyong Serbisyo ay...	Pumili...	Bakit
Bearings, bushings, sliding application	PTFE na Puno ng Graphite	Pinakamababang friction + thermal conductivity
Mataas na bilis ng dynamic na sealing	PTFE na Puno ng Graphite	Pagwawaldas ng init + mababang friction
Mataas na temperatura, mataas na pagkarga, mataas na bilis	Carbon Fiber PTFE	Pinakamahusay na thermal conductivity + mekanikal na lakas
Nakasasakit na media, mataas na presyon, mataas na pagkasuot	Glass Fiber PTFE	Pinakamahusay na paglaban sa pagsusuot + lakas ng makina
Malakas na oxidizer (nitric acid, chlorine)	Birheng PTFE	Graphite/carbon oxidize — kailangan ng virgin PTFE
Malinis na mga kemikal, pangkalahatang sealing	Birheng PTFE	Pinakamababang gastos, unibersal na paglaban sa kemikal

Pangunahing Aplikasyon

Industriya	Aplikasyon	Bakit Graphite
Pagproseso ng Kemikal	Mga flange, bomba, balbula — mga acid, solvent, kemikal	Ang paglaban sa kemikal + nabawasan ang kilabot + mababang alitan
Power Generation	Mga sistema ng singaw, mataas na temperatura flanges, turbine seal	Thermal conductivity, pagwawaldas ng init
Pharmaceutical	Steril na kagamitan sa pagproseso — Pagsunod sa FDA	Sumusunod sa FDA, hindi nakakahawa
Pagkain at Inumin	Sanitary connections — Pagsunod sa FDA	Sumusunod sa FDA, lumalaban sa bakterya
Bearings at Bushings	Mga mekanikal na bahagi, mga sliding application, thrust washers	Pinakamababang alitan, thermal conductivity, mababang wear
Pulp at Papel	Digesters, pumps — mga katamtamang kemikal	Paglaban sa kemikal + paglaban sa kilabot
Langis at Gas	Refinery flanges, pipelines - hydrocarbons	Pagkatugma sa kemikal + katatagan ng thermal

Factory Factory Factory Factory

Teknikal na Pagtutukoy

Mga Katangian ng Produkto

Parameter	Halaga	Mga Tala
Saklaw ng Temperatura	-196°C hanggang +200°C	Tuloy-tuloy na serbisyo
Pinakamataas na Presyon	Hanggang 75 bar	Depende sa kapal at disenyo
Densidad	2.1 – 2.3 g/cm³	—
Lakas ng makunat	≥11 N/mm²	—
Compressibility	7-19%	ASTM F36
Pagbawi	≥35%	ASTM F36
Creep Relaxation	≤35%	ASTM F38 — makabuluhang mas mahusay kaysa sa birhen na PTFE
Kulay	Itim / Madilim na kulay abo	—
materyal	PTFE + graphite filler (15-30%)	—
Sumusunod sa FDA	Oo (pumili ng mga grado)	Available ang mga formulation na sumusunod sa FDA
Paglaban sa apoy	Hindi susuportahan ang apoy	—
Paglago ng Bakterya	Hindi susuportahan	—

Magagamit na mga Grado

Grade	Nilalaman ng Graphite	Pinakamahusay Para sa
Graphite 15%	15% grapayt	Katamtamang pagpapabuti sa mga katangian habang pinapanatili ang flexibility
Graphite 30%	30% grapayt	Pinakamataas na thermal conductivity, compressive strength, at creep resistance
Graphite + Glass Fiber	20% salamin + 5% grapayt	Mga balanseng katangian - lakas + mababang alitan
Marka ng FDA	Puno ng graphite	Mga aplikasyon sa pagkain at parmasyutiko

Mga Magagamit na Laki

Sukat (mm)	Saklaw ng Kapal (mm)	Mga Tala
1000 × 1000	4 — 50	Molded sheet
1220 × 1220	4 — 50	Molded sheet
1500 × 1500	4 — 50	Molded sheet
2000 × 2000	4 — 50	Molded sheet

Quality Assurance

100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch

Graphite Reinforcement — pare-parehong dispersion para sa pare-parehong performance

Magagamit ang Mga Gradong Sumusunod sa FDA — angkop para sa mga aplikasyon sa pagkain at parmasyutiko

Will Not Support Flame — ligtas sa sunog

Hindi Susuportahan ang Paglago ng Bakterya — angkop para sa malinis na proseso

Full Traceability — mga materyal na certificate kapag hiniling

Lead Time — mga karaniwang laki sa stock (24-48 oras); mga custom na laki 7-10 araw

Test Test Test Test

FAQ

T: Ano ang PTFE sheet na puno ng grapayt, at saan ko ito dapat gamitin?

A: Ang isang graphite-filled PTFE sheet (kilala rin bilang isang graphite-modified PTFE sheet o black PTFE gasket) ay PTFE reinforced na may graphite filler (karaniwang 15-30%). Nag-aalok ito ng pinahusay na thermal conductivity, lower friction, at reduced creep (35% creep relaxation) kumpara sa virgin PTFE.

Gamitin ito sa mga application na nangangailangan ng mahusay na pag-alis ng init, mababang friction, at chemical resistance, bearings, bushings, sliding application, chemical processing flanges, at power generation equipment. Magagamit sa mga gradong sumusunod sa FDA para sa mga aplikasyon ng pagkain at parmasyutiko.

Kailan HINDI ito dapat gamitin: Mga malalakas na oxidizer sa mataas na temperatura (nitric acid, chlorine, atbp.) — maaaring mag-oxidize ang graphite. Gumamit ng virgin PTFE para sa mga serbisyong ito.

Q: Graphite-filled PTFE vs. carbon fiber-filled PTFE, alin ang dapat kong piliin?

A: Parehong itim, parehong nagpapabuti ng thermal conductivity, ngunit nagsisilbi ang mga ito sa iba't ibang mga application. Ang graphite-filled na PTFE ay nag-aalok ng pinakamababang coefficient ng friction at pinakamahusay na sliding performance, perpekto para sa mga bearings, bushings, at dynamic na mga seal kung saan kritikal ang pagbabawas ng friction.

Ang carbon fiber-filled na PTFE ay nag-aalok ng mas mataas na mekanikal na lakas at mas mahusay na wear resistance, perpekto para sa high-speed, high-load, high-temperatura na application kung saan kinakailangan ang lakas at init.

Mabilis na panuntunan:

Kailangan ng mababang friction + magandang pag-aalis ng init → Graphite.

Kailangan ng mataas na lakas + mataas na bilis + mataas na pagkarga → Carbon fiber.

Para sa mga aplikasyon ng FDA, magagamit ang puno ng grapayt; ang carbon fiber ay hindi sumusunod sa FDA.

T: Ano ang mga limitasyon ng PTFE sheet na puno ng grapayt at ano ang mga pinakakaraniwang pagkakamali?

A: Temperatura: -180°C hanggang +200°C tuloy-tuloy na serbisyo.

Presyon: Hanggang 75 bar — depende sa kapal at disenyo.

Kemikal: pH 0-14 — HINDI tugma sa malalakas na oxidizer sa mataas na temperatura (nitric acid, chlorine, atbp.) — graphite oxidizes.

Tatlong karaniwang pagkakamali:

Gumagamit sa malalakas na oxidizer: nag-oxidize ang graphite sa mataas na temperatura sa nitric acid, chlorine, at strong oxidizing environment, gumamit na lang ng virgin PTFE o glass-filled PTFE.

Inaasahan ang parehong chemical resistance gaya ng virgin PTFE: habang nag-aalok ang PTFE ng pH 0-14 resistance, ang graphite filler ay may mga limitasyon sa kemikal, i-verify ang compatibility bago gamitin

Over-tightening: Ang PTFE na puno ng graphite ay nangangailangan ng kontroladong metalikang kuwintas; ang labis na compression ay maaaring makapinsala sa gasket

Kailangan ng tulong sa pagpili ng tamang grado? Makipag-ugnayan sa amin sa iyong temperatura, presyon, at media, inirerekomenda namin ang tamang marka ng PTFE sa loob ng 24 na oras.
