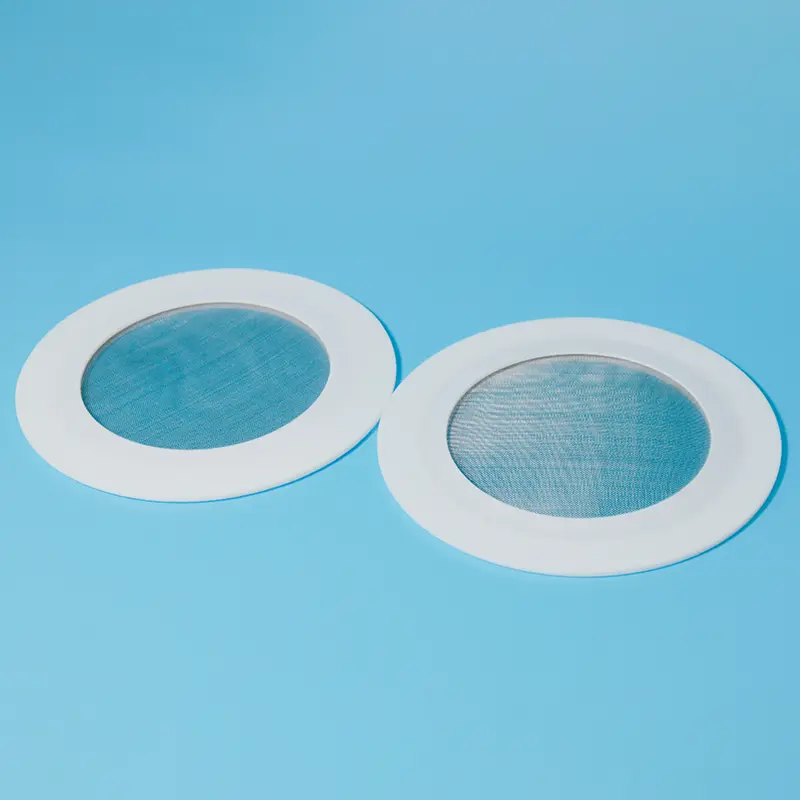

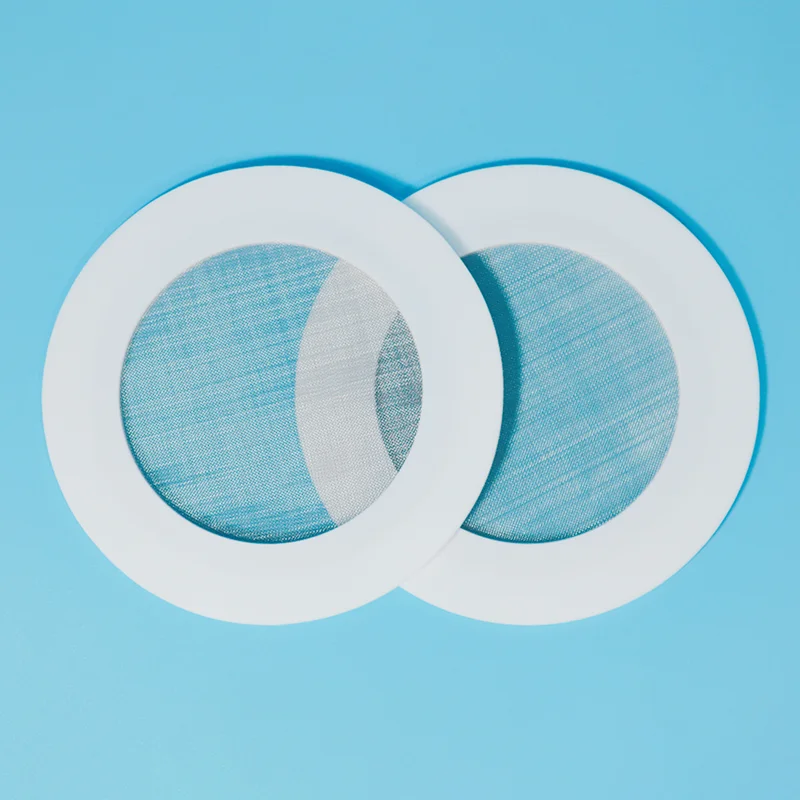

Metal Mesh Reinforced PTFE Gasket

Ang Metal Mesh Reinforced PTFE gaskets ay nag-aalok ng mas mahusay na structural strength kumpara sa karaniwang PTFE gaskets, na may pressure resistance na hanggang 6.4 MPa (64 bar); ang magagamit na mga detalye ng mesh ay mula sa #40 hanggang #200 (materyal na SUS316). Bilang isang propesyonal na tagagawa, nag-aalok din ang Taifno ng mga modelong sumusunod sa FDA na angkop para sa mga industriya ng pagkain at parmasyutiko.

Pakibigay ang mga dimensyon ng flange at mga detalye ng mesh, at magbibigay kami ng quotation sa loob ng 24 na oras.

Ano ang Metal Mesh Reinforced PTFE Gasket?

Ang Metal Mesh Reinforced PTFE Gasket ay isang composite sealing component na pinagsasama ang isang PTFE sealing element na may stainless steel mesh (SUS316) na isinama sa gasket structure. Ang metal mesh ay nagbibigay ng reinforcement habang ang PTFE ay nagbibigay ng chemical resistance at sealing.

Dalawang pangunahing configuration:

Reinforced Gasket (Structural): Metal mesh na naka-embed sa loob ng PTFE body para labanan ang malamig na daloy, bawasan ang creep relaxation, at maiwasan ang blowout sa ilalim ng mataas na pressure

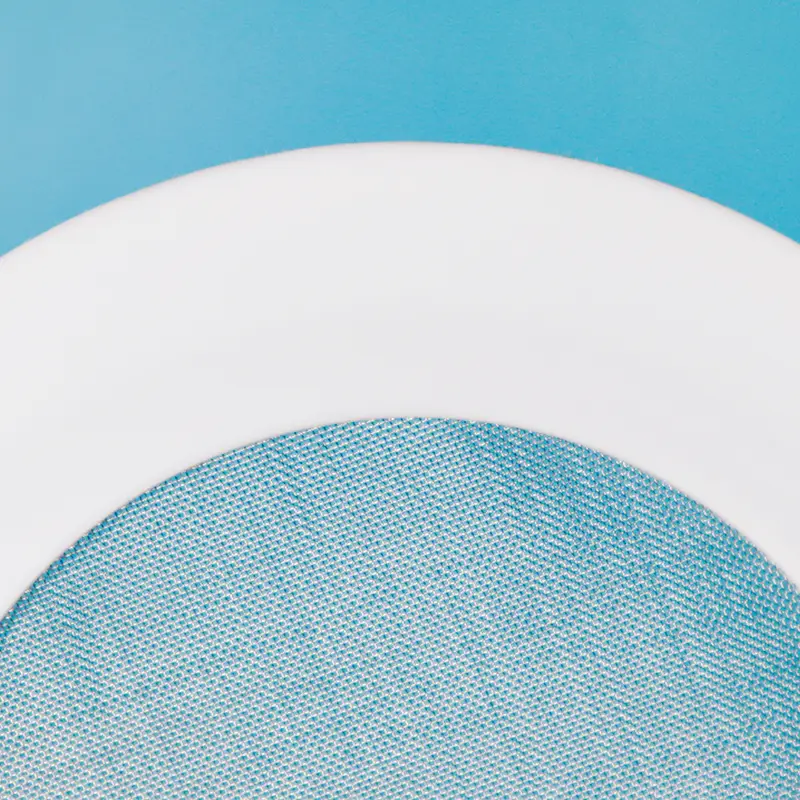

Strainer Gasket (Filter): Natatakpan ng metal mesh ang bore, na nagsisilbing integrated strainer para sumalo ng mga particulate habang tinatatak ng PTFE ang flange

Paano ito gumagana:

PTFE body: Nagbibigay ng unibersal na panlaban sa kemikal (pH 0-14) at mababang friction sealing

Metal mesh (SUS316): Nagbibigay ng reinforcement, blowout resistance, at filtration

Homogeneous bonding: Nakasama ang PTFE sa paligid ng metal sa panahon ng sintering — walang pandikit, walang delamination

Mga pangunahing benepisyo:

Pinatibay na disenyo:binabawasan ang kilabot at malamig na daloy, pinapanatili ang bolt torque nang mas matagal

Proteksyon sa pagsabog:pinipigilan ng metal reinforcement ang gasket extrusion sa ilalim ng mataas na presyon

Pinagsamang pagsasala:nakakahuli ng mga particulate na walang hiwalay na salaan

Mababang torque sealing:angkop para sa glass-lined, FRP, at cast iron flanges

Malawak na pagkakatugma ng kemikal:Pinangangasiwaan ng PTFE ang pH 0-14, ang SUS316 mesh ang humahawak sa karamihan ng media

Available ang mga gradong sumusunod sa FDA:mga aplikasyon ng pagkain at parmasyutiko

Mga pagpipilian sa maraming gamit na mesh:available mula #40 hanggang #200 mesh (SUS316)

Mga limitasyon na dapat malaman:

Ang filter mesh ay nangangailangan ng pana-panahong inspeksyon: ang pagbabara ay maaaring magdulot ng pagbaba ng presyon o pinsala

Hindi para sa tuluy-tuloy na mabigat na pagsala: gumamit ng nakalaang salaan para sa mabibigat na solidong naglo-load

Gabay sa Paghahambing at Pagpili

Metal Mesh PTFE Gasket vs Metal Jacketed vs Standard PTFE

Gabay sa Mabilis na Pagpili

Gabay sa Pagpili ng Sukat ng Mesh

Pangunahing Aplikasyon

Teknikal na Pagtutukoy

Metal Mesh Reinforced PTFE Gasket Properties

Mga Magagamit na Laki

Quality Assurance

100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch

SUS316 Stainless Steel Mesh — lumalaban sa kaagnasan, food grade na materyal

Homogeneous Bonding — PTFE fused through mesh perforations — walang delamination

Magagamit ang Mga Gradong Sumusunod sa FDA — para sa pagkain, inumin, at mga pharmaceutical application

Full Traceability — mga materyal na certificate kapag hiniling

Lead Time — mga karaniwang laki sa stock (24-48 oras); pasadyang laki 7-15 araw

Pag-aaral ng Kaso

Sa isang istasyon ng pagtitipon ng natural na gas sa Northwest China, gumagana ang isang 15MPa high-pressure pipeline sa ilalim ng pangmatagalang mataas na presyon, madalas na pagbabagu-bago ng presyon, at kumplikadong mga kondisyon ng media. Ang orihinal na mga spiral wound gasket ay unti-unting dumanas ng kaagnasan at pagkasira ng sealing dulot ng patuloy na pagkakalantad sa corrosive media at paulit-ulit na pressure cycle, na lumilikha ng mga potensyal na panganib sa pagtagas at nakakaapekto sa ligtas na operasyon ng pipeline system.

Upang matugunan ang mga hamong ito, ang mga PTFE gasket na pinalakas ng 316L stainless steel mesh insert ay inilagay bilang kapalit na solusyon. Ang PTFE sealing layer ay nagbibigay ng mahusay na chemical resistance, habang ang 316L stainless steel mesh reinforcement ay nagpapahusay ng mekanikal na lakas, pressure resistance, at pangmatagalang sealing stability.

Pagkatapos ng pagpapalit, ang pipeline ay patuloy na gumagana nang higit sa 2 taon sa ilalim ng pabagu-bagong mga kondisyon ng presyon, na pinapanatili ang maaasahang pagganap ng sealing na walang pagtagas sa buong panahon ng serbisyo.

FAQ

Q: Ano ang Metal Mesh Reinforced PTFE Gasket, at kailan ko ito dapat gamitin?

A: Pinagsasama-sama ng Metal Mesh Reinforced PTFE Gasket (kilala rin bilang strainer gasket PTFE o reinforced PTFE gasket) ang chemical resistance ng PTFE sa stainless steel mesh reinforcement o filtration.

Gamitin ang reinforced na bersyon kapag kailangan mo ng creep resistance at blowout protection, sa high-pressure, thermal cycling, o vacuum service kung saan ang karaniwang PTFE ay magiging deform.

Gamitin ang bersyon ng strainer kapag kailangan mong mag-alis ng mga particulate sa iyong fluid stream habang tinatatak ang flange, nag-aalis ng hiwalay na strainer, binabawasan ang mga leak point, at binabawasan ang gastos sa pag-install.

Available sa mga sukat ng mesh mula #40 hanggang #200 (SUS316) at mga gradong sumusunod sa FDA.

T: Anong mga sukat ng mesh ang magagamit, at paano ko pipiliin ang tama?

A: Ang mga PTFE gasket na may metal mesh ay karaniwang available sa #40, #60, #100, #150, at #200 mesh (SUS316 stainless steel).

Gabay sa pagpili:

#40 (coarse): malalaking solido, slurries, pagmimina.

#60 (medium): pangkalahatang pagsasala sa industriya.

#100 (fine): pagpoproseso ng kemikal, katamtamang pagsasala.

#150-#200 (napakapinong): pharmaceutical, high-purity, mga application ng pagkain.

Ang mas mataas na mesh ay nagbibigay ng mas pinong pagsasala ngunit mas mataas na pagbaba ng presyon. Para sa mabibigat na solids na naglo-load, gumamit ng nakalaang strainer, ang gasket mesh ay para sa magaan hanggang katamtamang pag-alis ng particulate.

Kailangan ng tulong sa pagpili ng tamang mesh? Makipag-ugnayan sa amin sa iyong media, temperatura, presyon, at laki ng butil.

Q: Ano ang mga limitasyon — at ang pinakakaraniwang pagkakamali?

A: Temperatura: -180°C hanggang +200°C tuloy-tuloy na serbisyo.

Presyon: Hanggang 6.4 MPa (64 bar), depende sa kapal at disenyo.

Kemikal: PTFE pH 0-14 — Pinangangasiwaan ng SUS316 mesh ang karamihan sa mga acid, alkalis, at solvents.

Tatlong karaniwang pagkakamali:

(1) Paggamit ng strainer gasket para sa pag-load ng mabibigat na solids, pagbabara ng mesh, pagtaas ng pressure, at maaaring mabigo ang gasket. Gumamit ng nakalaang salaan para sa mabibigat na solids.

(2) Ang pagpili ng maling laki ng mesh: masyadong pino ay nagiging sanhi ng pagbaba ng presyon; ang masyadong magaspang ay nagpapadaan sa mga particle.

(3) Pagbabalewala sa pana-panahong inspeksyon: maaaring maluwag o masira ang mga filter sa paglipas ng panahon; siyasatin nang regular.
