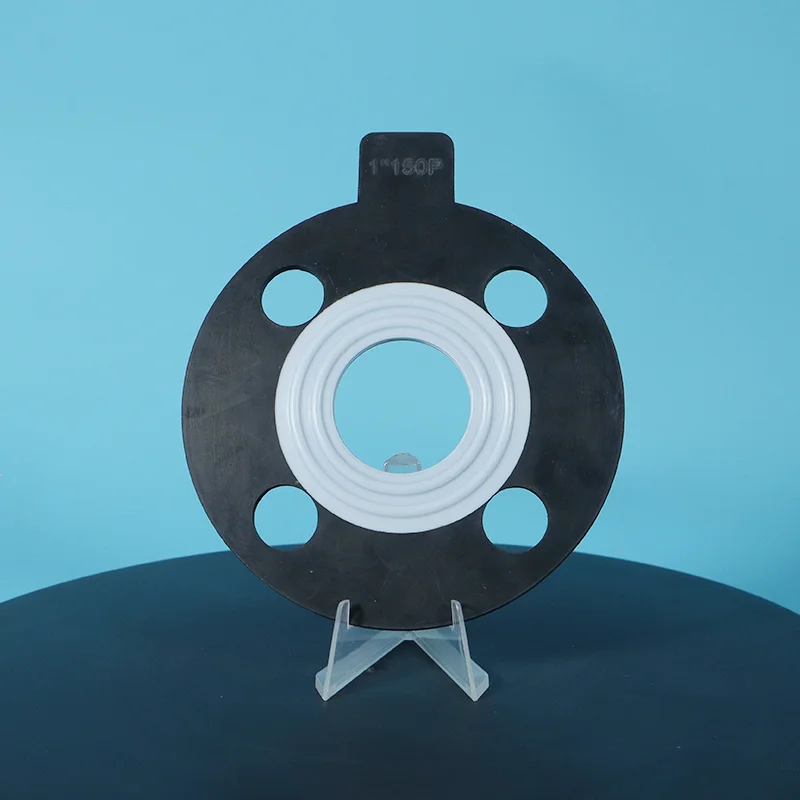

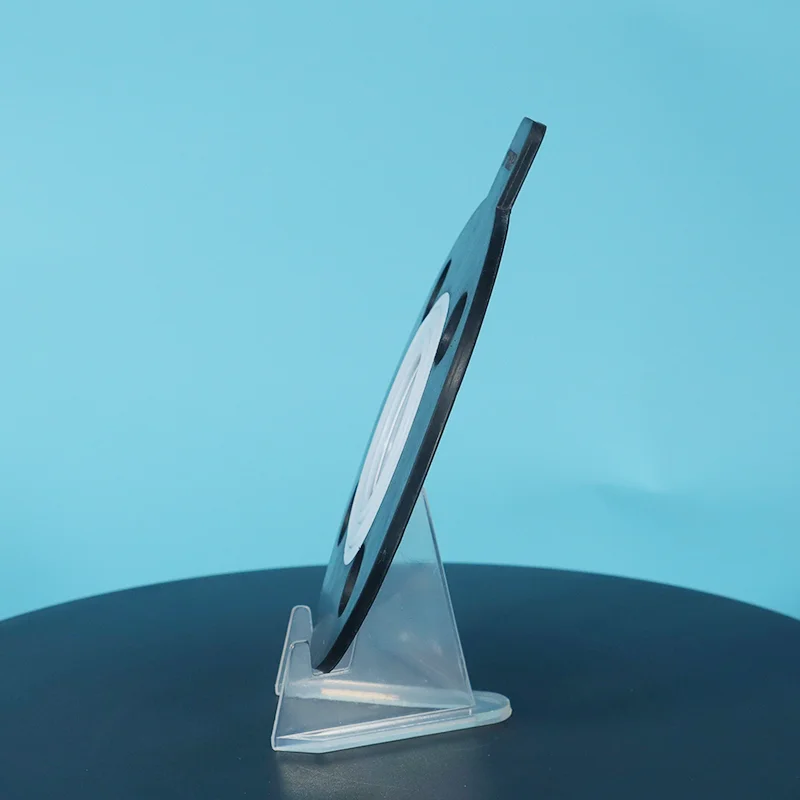

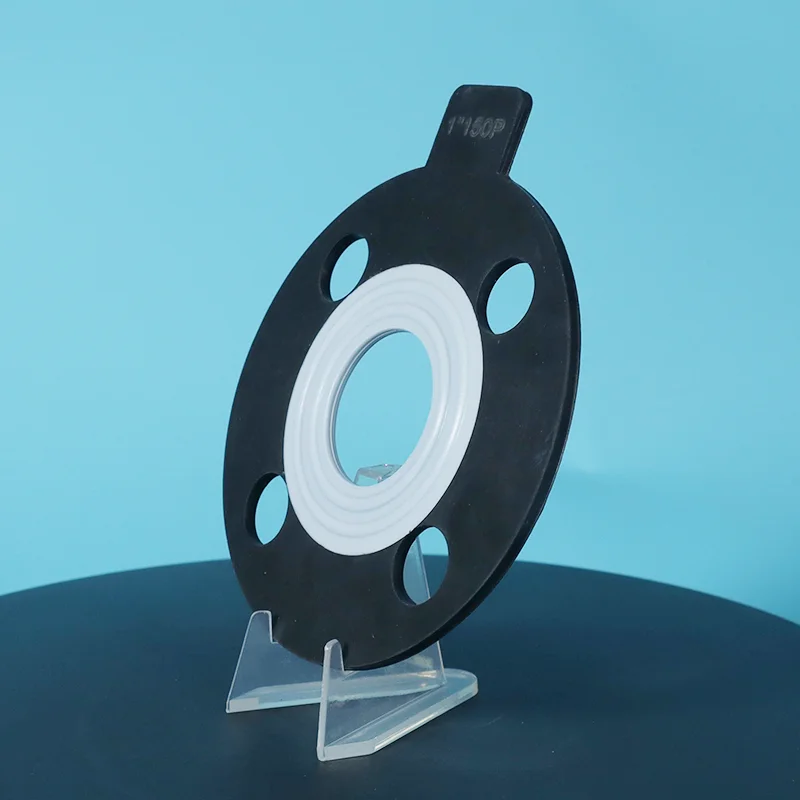

PTFE Envelope Rubber Gasket na may Watermark Line

Ang PTFE Envelope Rubber Gasket na may Watermark Line ay isang  rubber core na ganap na naka-encapsulated sa PTFE, na may water ripple (serrated) pattern sa sealing face. Ang PTFE coating ay nagbibigay ng unibersal na chemical resistance (pH 0-14). Ang tubig ripple ibabaw ay ang susi, ito ay nagbibigay ng isang maaasahang seal sa mababang metalikang kuwintas, na pumipigil sa flange pinsala sa glass-lined at plastic flanges.

Ipadala ang iyong flange size, media, at temperatura sa Taifno, maaari kaming mag-alok ng mga customized na solusyon at mga direktang presyo ng pabrika.

Ano ang PTFE Envelope Rubber Gasket na may Watermark Line?

Ang PTFE rubber-coated gasket ay isang composite sealing gasket na binubuo ng rubber core na ganap na naka-encapsulated sa isang PTFE coating, na may water ripple (serrated) pattern sa sealing surface. Pinagsasama ng disenyong ito ang compressibility ng goma sa chemical resistance ng PTFE at ang sealing grip ng isang serrated surface pattern.

Istruktura:

Rubber Core: Nagbibigay ng compressibility, recovery, at conformability sa hindi pantay na flanges

PTFE Coating: Nagbibigay ng unibersal na chemical resistance (pH 0-14), non-stick surface, at pinipigilan ang kontaminasyon ng media

Water Ripple Surface: Ang serrated pattern sa sealing face ay nagbibigay ng maaasahang sealing grip sa ilalim ng mababang bolt torque — pinipigilan ang pagdulas at binabawasan ang mga kinakailangan sa bolt load

Mga pangunahing katangian:

Mababang torque sealing: Nakakapit ang water ripple surface sa flange face na may mas kaunting bolt load kaysa makinis na PTFE, pinoprotektahan ang marupok na flange

Flange-friendly: Ang soft rubber core at PTFE coating ay nagpoprotekta sa mga glass-line, plastic, at FRP flanges

Paglaban sa kemikal: Ang PTFE coating ay nagbibigay ng pH 0-14 resistance, pinoprotektahan ang rubber core mula sa chemical attack

Compressibility: Pupunan ng rubber core ang mga iregularidad ng flange at binabayaran nito ang bolt relaxation

Gabay sa Paghahambing at Pagpili

PTFE Rubber-Coated vs Expanded PTFE vs Solid PTFE vs Envelope Gasket

Gabay sa Mabilis na Pagpili

Magagamit na Rubber Core Options

Pangunahing Aplikasyon

Teknikal na Pagtutukoy

PTFE Rubber-Coated Gasket Properties

Quality Assurance

100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch

Premium Rubber Core — mga de-kalidad na elastomer na may ganap na traceability

Buong Encapsulation — Ganap na sakop ng PTFE ang rubber core — walang nakalantad na goma

Magagamit ang Mga Gradong Sumusunod sa FDA — Ang mga marka ng EPDM at Silicone ay nakakatugon sa mga kinakailangan ng FDA

Full Traceability — available ang mga materyal na certificate kapag hiniling

Mga Custom na Laki — available sa mga karaniwang laki ng flange at custom na dimensyon

Lead Time — mga karaniwang laki 5-10 araw; pasadyang laki 10-15 araw

Pag-aaral ng Kaso

Sa isang planta ng pagmamanupaktura ng pestisidyo sa Zhejiang, ang isang glass-lined reactor ay sumailalim sa hinihingi na mga kondisyon sa pagpoproseso ng kemikal, na may pang-araw-araw na pressure cycling sa pagitan ng -0.09MPa vacuum at 0.8MPa nitrogen pressure.

Dahil sa paulit-ulit na pagbabagu-bago ng vacuum at positibong presyon, ang mga orihinal na gasket ay nagdusa mula sa hindi sapat na pagbawi at sealing stress relaxation, na nagreresulta sa mga madalas na pagkabigo sa sealing at mga isyu sa pagtagas na nakaapekto sa tuluy-tuloy na produksyon.

Upang matugunan ang mga kinakailangan para sa chemical resistance, compression recovery, at dynamic na sealing performance, ang rubber-core PTFE encapsulated gasket na may serrated sealing surface ay inilagay bilang kapalit na solusyon. Ang panlabas na layer ng PTFE ay nagbibigay ng mahusay na pagtutol sa mga kinakaing unti-unting kemikal, habang ang core ng goma ay naghahatid ng higit na pagkalastiko at kabayaran sa compression, na nagpapahintulot sa gasket na tumanggap ng paulit-ulit na vacuum at mga pagbabago sa presyon.

Pagkatapos ng pagpapalit, ang reaktor ay gumana nang maaasahan sa loob ng higit sa 1 taon nang walang pagtagas o pagkasira ng sealing, na makabuluhang nagpapabuti sa katatagan ng kagamitan at pagiging maaasahan ng pagpapatakbo.

FAQ

Q: Ano ang PTFE Envelope Rubber Gasket na may Watermark Line, at kailan ko ito dapat gamitin?

A: Ang PTFE rubber-coated gasket ay binubuo ng rubber core na ganap na naka-encapsulated sa isang PTFE coating, na may water ripple (serrated) surface pattern sa sealing face. Ang rubber core ay nagbibigay ng compressibility at recovery, na umaayon sa hindi pantay na mga flanges at nagbabayad para sa bolt relaxation.

Ang PTFE coating ay nagbibigay ng chemical resistance at pinipigilan ang media contamination. Ang water ripple surface ay nagbibigay ng maaasahang sealing grip sa ilalim ng mababang bolt torque.

Gamitin ito kapag: Glass-lined flanges, plastic flanges, FRP flanges, kailangan ng mababang torque sealing, hindi pantay o nasira na flange surface, mga application na nangangailangan ng parehong chemical resistance at compressibility.

Kapag HINDI ito gagamitin: Matinding temperatura sa itaas +200°C (gumamit ng pinalawak na PTFE o naka-jacket na metal), mga application kung saan ang core ng goma ay hindi tugma sa media (i-verify ang pagiging tugma ng kemikal), o serbisyong may mataas na presyon na nangangailangan ng matinding blowout resistance.

Q: PTFE na pinahiran ng goma kumpara sa pinalawak na PTFE, alin ang dapat kong piliin para sa mga flanges na may linyang salamin?

A: Ang dalawa ay mahusay para sa mga flang na may linyang salamin, ngunit nagsisilbi ang mga ito sa magkaibang priyoridad.

PTFE na pinahiran ng goma: ang core ng goma ay nagbibigay ng maximum na compressibility at pagbawi. Ang water ripple surface ay nagbibigay ng sealing grip sa pinakamababang torque. Ang PTFE coating ay nagbibigay ng chemical resistance.

Pinakamahusay kapag: Kailangan mo ng maximum na proteksyon ng flange, ang pinakamababang posibleng torque, at ang mga materyales sa core ng goma ay tugma sa iyong media.

Pinalawak na PTFE (ePTFE): purong PTFE, walang rubber core. Sumasang-ayon sa mga iregularidad ng flange. Napakahusay na paglaban sa kemikal at saklaw ng temperatura.

Pinakamahusay kapag: Ang iyong media ay hindi compatible sa anumang rubber core, kailangan mo ng FDA/USP compliance, o kailangan mo ng mas malawak na chemical compatibility.

Mabilis na panuntunan:

Pinakamababang torque + rubber compatibility → PTFE rubber-coated.

Pagkatugma sa kemikal + Pagsunod sa FDA → ePTFE.

Q: Ano ang mga limitasyon — at ano ang mga pinakakaraniwang pagkakamali?

A: Temperatura: -180°C hanggang +200°C (depende sa core ng goma).

Kemikal: pH 0-14, ang PTFE coating ay nagbibigay ng unibersal na pagtutol, ngunit ang core ng goma ay may mga limitasyon sa kemikal.

Presyon: Mas mababa sa metal core gaskets, hindi para sa matinding mataas na presyon.

Tatlong karaniwang pagkakamali:

(1) Paggamit ng maling rubber core para sa media: Pinoprotektahan ng PTFE coating ang rubber core ngunit kung ang PTFE ay nasira, ang rubber core ay dapat na tugma sa media.

(2) Over-tightening: ang goma core ay malambot; ang labis na compression ay maaaring makapinsala sa PTFE coating; gumamit ng mababang metalikang kuwintas na may kontroladong pag-install.

(3) Paglampas sa mga limitasyon ng temperatura: ang limitasyon ng temperatura ng core ng goma ay mas mababa kaysa sa PTFE coating; ang kabuuang limitasyon ng gasket ay itinakda ng core ng goma, hindi ng PTFE.
