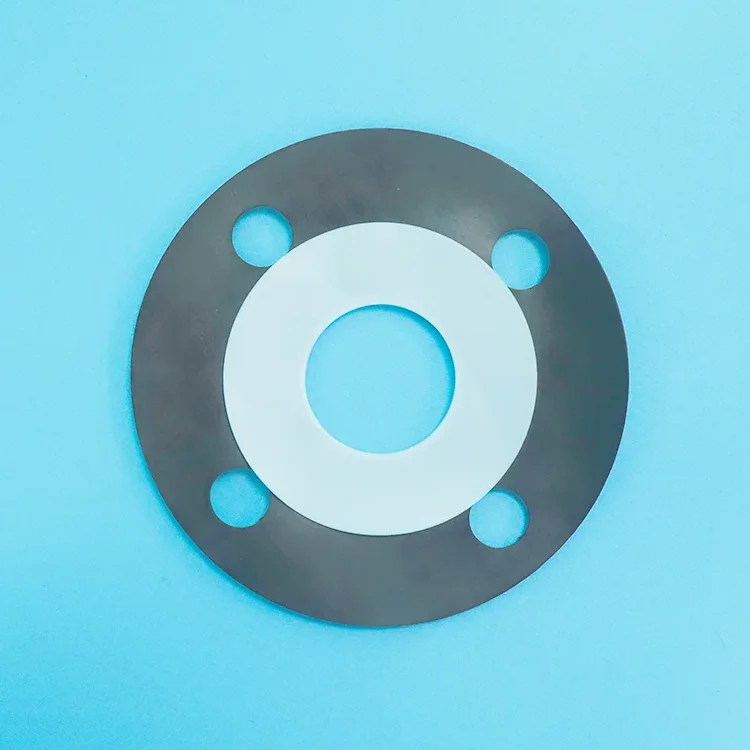

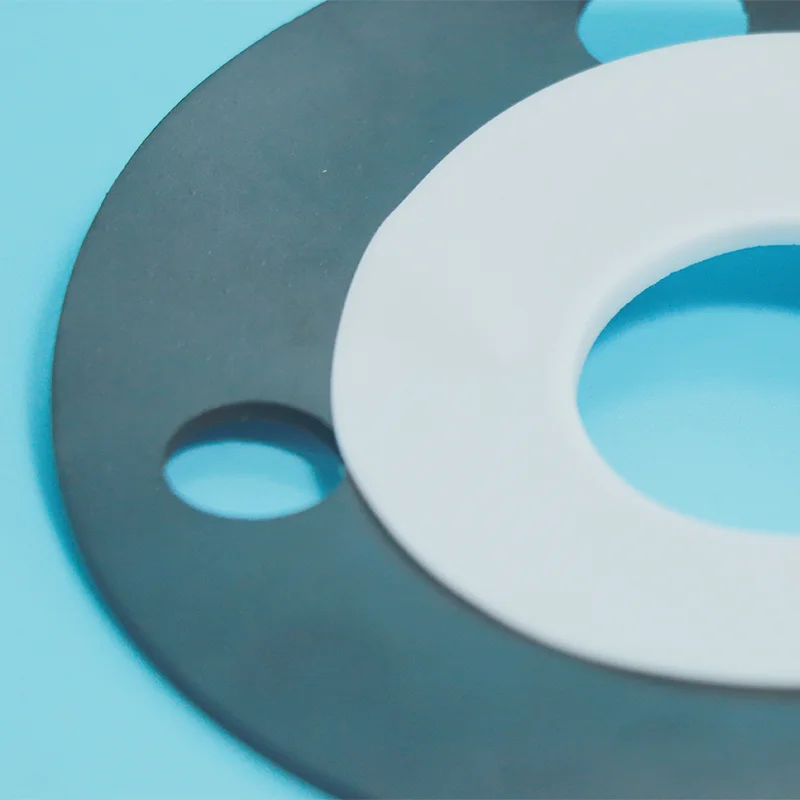

Type B PTFE envelope gasket ay machined mula sa PTFE block sa isang square cross-section, ganap na encapsulating ang filler core na walang slit. Mas mahusay na integridad ng sealing kaysa sa Type A. Mas mababang halaga kaysa solid PTFE.
Ipadala ang iyong flange size at media sa Taifno, kami ay isang propesyonal na tagagawa at maaaring mag-alok ng mga customized na solusyon.
Ang isang Type B PTFE envelope gasket ay binubuo ng isang PTFE na panlabas na dyaket na ginawa mula sa solidong bloke o sheet ng PTFE, na ganap na nakapaloob sa isang malambot na filler core. Hindi tulad ng Type A (na may slit cut mula sa panlabas na gilid), ang Type B ay machined na may square cross-section at walang slit — ang filler core ay ganap na selyado sa loob ng PTFE envelope.
PTFE Jacket: Ginawa mula sa PTFE block o sheet sa isang parisukat na cross-section, ganap na naka-encapsulate sa filler core na walang nakalantad na slit
Filler Core: Di-metallic na materyal gaya ng non-asbestos rubber sheet, compressed fiber, o graphite composite sheet
Uri B na Konstruksyon: Buong sobre na may machined square cross-section, walang slit, walang nakalantad na tagapuno, mas mahusay na integridad ng sealing
Walang slit: Ang filler core ay ganap na selyado sa loob ng PTFE jacket, walang nakalantad na weak point
Mas mahusay na integridad ng sealing: Ang machined construction ay nagbibigay ng mahusay na sealing performance kumpara sa Type A
Pagtutugma ng panloob na diameter: Maaaring i-machine ang panloob na diameter upang tumugma sa flange bore, na pumipigil sa turbulence ng daloy at binabawasan ang pagguho
|
Tampok |
Uri A (Slit) |
Uri B (Machined) |
Uri C (Corrugated Metal) |
Solid na PTFE |
|
Konstruksyon |
Slit mula sa panlabas na gilid |
Machined square cross-section |
Corrugated metal insert |
One-piece solid PTFE |
|
Slit/Weak Point |
Oo |
Hindi |
Hindi |
Hindi |
|
Filler Core |
Malambot na hindi metal |
Malambot na hindi metal |
Metal (304/316 SS) |
Wala — solid PTFE |
|
Limitasyon ng Presyon |
Hanggang sa 4.0 MPa |
Hanggang sa 5.0 MPa |
Pinakamataas |
Hanggang 10.0 MPa+ |
|
Paglaban sa Kemikal |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
Gastos |
$ — pinaka-matipid |
$$ |
$$$ |
$$$$ |
|
Pinakamahusay Para sa |
Mababang presyon, mga pangkalahatang kemikal |
Medium-high pressure, kritikal na serbisyo |
Mataas na presyon, thermal cycling |
Pinakamataas na paglaban sa kemikal, mataas na kadalisayan |
|
Kung ang iyong Aplikasyon ay... |
Pumili... |
Bakit |
|
Low-pressure corrosive na serbisyo, mga pangkalahatang kemikal, cost-conscious |
Uri A |
Matipid, magandang paglaban sa kemikal |
|
Katamtamang mataas na presyon, mga kritikal na kemikal, mas mahusay na integridad ng sealing |
Uri B |
Walang slit, full encapsulation, mas mababang halaga kaysa solid PTFE |
|
Mataas na presyon, thermal cycling, blowout risk, malaking diameter |
Uri C |
Ang metal core ay nagbibigay ng spring-back |
|
Ultimate chemical resistance, mataas na kadalisayan, walang permeation risk |
Solid na PTFE |
Walang filler core, walang permeation, maximum purity |
|
Industriya |
Aplikasyon |
Bakit Type B |
|
Pagproseso ng Kemikal |
Mga flanges ng medium-high pressure, mga koneksyon sa bomba, mga acid, solvents, caustics |
Buong PTFE envelope, walang filler exposure |
|
Pharmaceutical |
Steril na kagamitan sa pagproseso |
Pinipigilan ng buong PTFE jacket ang kontaminasyon |
|
Pagkain at Inumin |
Mga koneksyon sa kalusugan — sumusunod sa FDA |
Ang PTFE ay non-stick, sumusunod sa FDA |
|
Langis at Gas |
Katamtamang presyon ng kinakaing unti-unti na mga linya |
Corrosion resistance + mas mahusay na sealing reliability |
|
Parameter |
Halaga |
|
Saklaw ng Temperatura |
Hanggang +200°C |
|
Limitasyon ng Presyon |
Hanggang 5.0 MPa (50 bar) |
|
Saklaw ng pH |
0-14 — panlahat na paglaban sa kemikal |
|
PTFE Jacket Construction |
Makina, parisukat na cross-section |
|
Gasket Factor (m) |
2.5 |
|
Pinakamababang Seating Stress (y) |
20 MPa |
|
Saklaw ng Sukat |
Hanggang DN500 (inirerekomenda) |
|
materyal |
PTFE jacket + non-metallic filler core |
|
Materyal na Tagapuno |
Pinakamahusay Para sa |
Limitasyon sa Temperatura |
|
Non-asbestos rubber sheet |
Pangkalahatang serbisyo ng kemikal |
Hanggang +200°C |
|
Naka-compress na hibla |
Mas mataas na temperatura, mas mahusay na pagbawi |
Hanggang +250°C |
|
Graphite composite sheet |
Mataas na temperatura, thermal cycling |
Hanggang +300°C |
|
Tagapuno na sumusunod sa FDA |
Mga aplikasyon sa pagkain at parmasyutiko |
Hanggang +200°C |
Sa isang malaking planta ng petrochemical sa Shanghai, ang outlet pipeline valve ng isang ethylene cracker gas compressor (Class 300) ay gumagana sa ilalim ng mga kondisyon ng serbisyo na naglalaman ng H₂S na may exposure sa corrosive media, mataas na temperatura, pagbabagu-bago ng presyon, at madalas na mga start-stop cycle. Ang orihinal na spiral wound gaskets ay unti-unting nawalan ng sealing performance sa pangmatagalang operasyon dahil sa kaagnasan ng winding materials at filler components, na lumilikha ng mga potensyal na panganib sa pagtagas at pagtaas ng mga kinakailangan sa pagpapanatili.
Upang matugunan ang mga hamong ito, pinalitan ng planta ang mga kasalukuyang gasket ng Type B PTFE-encapsulated gasket. Nagtatampok ng ganap na PTFE-jacketed flexible filler core, ang disenyong ito ay nagbibigay ng mahusay na pagtutol sa H₂S, acids, alkalis, at iba pang mga agresibong kemikal habang pinipigilan ang direktang kontak sa pagitan ng medium ng proseso at ng panloob na materyal na tagapuno. Ang compressible core ay naghahatid din ng pinahusay na pagganap ng pagbawi, na nagpapahintulot sa gasket na mabayaran ang mga iregularidad ng flange at pagbabagu-bago ng presyon sa panahon ng operasyon.
Pagkatapos ng pag-install, nakamit ng Type B PTFE-encapsulated gaskets ang matatag na pagganap ng sealing sa ethylene cracker gas compressor outlet valve application. Sa buong 4 na taong turnaround cycle, ang system ay nagpapanatili ng zero leakage, na nagpapakita ng pangmatagalang pagiging maaasahan ng PTFE-encapsulated gasket technology sa paghingi ng mga petrochemical sealing application habang binabawasan ang dalas ng pagpapanatili at pagpapabuti ng kaligtasan sa pagpapatakbo.
A: Ang Type B PTFE envelope gasket ay isang machined PTFE jacket na may parisukat na cross-section, na ganap na nakapaloob sa malambot na filler core na walang slit. Ang buong sobre ay nagbibigay ng higit na mahusay na sealing integrity kumpara sa Type A (slit type), walang exposed filler core, walang potential weak point. Ang panloob na diameter ay maaaring makina upang tumugma sa flange bore, na pumipigil sa kaguluhan ng daloy.
Gamitin ang Uri B kapag: Kailangan mo ng mas mahusay na pagiging maaasahan ng sealing kaysa sa Type A para sa medium-to-high pressure corrosive na serbisyo (hanggang sa 5.0 MPa) ngunit ayaw mong magbayad para sa solidong PTFE.
Kailan HINDI dapat gumamit ng Uri B: Mga low-pressure, cost-sensitive na application kung saan sapat ang Type A. Para sa serbisyong may mataas na presyon o malaking diameter, isaalang-alang ang Uri C. Para sa tunay na kadalisayan ng kemikal at walang panganib sa permeation, isaalang-alang ang solid PTFE.
A: Ang Uri B (envelope) ay nag-aalok ng chemical resistance mula sa PTFE jacket na may compressibility mula sa filler core, sa mas mababang halaga kaysa sa solid na PTFE.
Gayunpaman, ang filler core ay maaaring atakihin kung ang media ay tumagos sa PTFE jacket sa paglipas ng panahon. Ang solid PTFE gasket ay nag-aalok ng maximum na chemical resistance at purity, walang filler core, walang permeation risk.
Ngunit mas malaki ang halaga nito at hindi gaanong nababanat (walang filler core na magbibigay ng spring-back).
Mabilis na panuntunan:
Katamtamang pressure, cost-conscious, corrosive na serbisyo → Type B.
High pressure, ultrapure, kritikal na serbisyo, walang permeation risk na katanggap-tanggap → Solid PTFE.
A: Temperatura: Hanggang +200°C.
Presyon: Hanggang 5.0 MPa (50 bar).
Kemikal: pH 0-14 universal resistance, HINDI tugma sa mga nilusaw na alkali metal o elemental na fluorine sa mataas na temperatura. Ang PTFE ay maaaring ma-permeated ng ilang mga kemikal (nitric acid, chlorine, ethylene oxide) sa paglipas ng panahon.
Mga karaniwang pagkakamali:
(1) Paggamit ng Type B sa mga application kung saan tumatagos ang media sa PTFE: maaaring tumagos ang ilang kemikal sa PTFE sa paglipas ng panahon at umatake sa filler core, regular na palitan ang mga gasket o gumamit ng mga solidong PTFE gasket.
(2) Sobrang paghigpit: ang sobrang compression ay maaaring makapinsala sa PTFE jacket, gumamit ng kinokontrol na torque.
(3) Maling pagpili ng laki: Inirerekomenda ang mga uri ng A at B para sa mga sukat na hanggang DN500, para sa mas malalaking diameter, mas gusto ang Type C.
