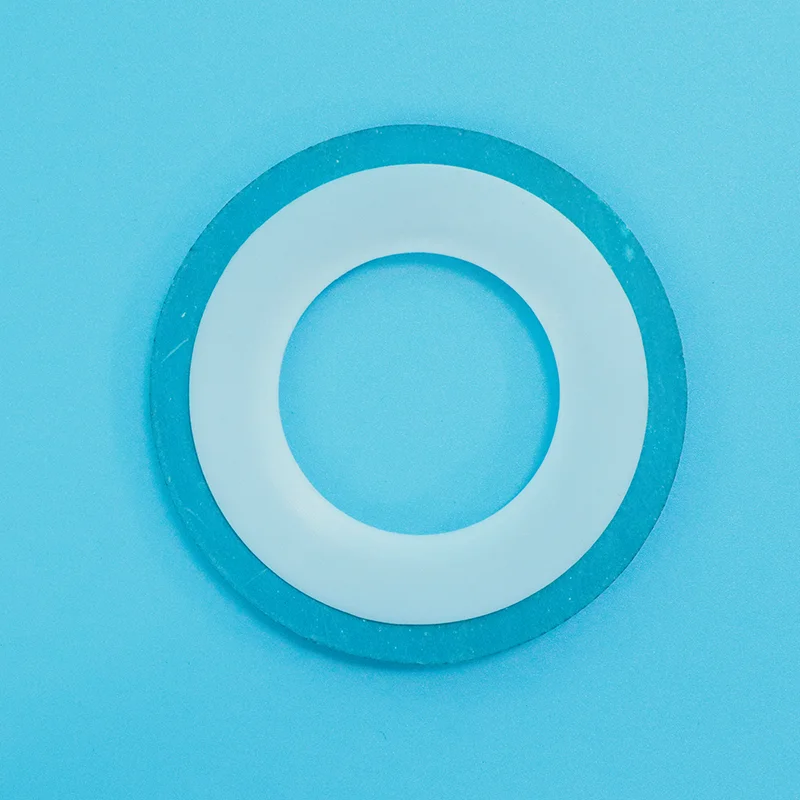

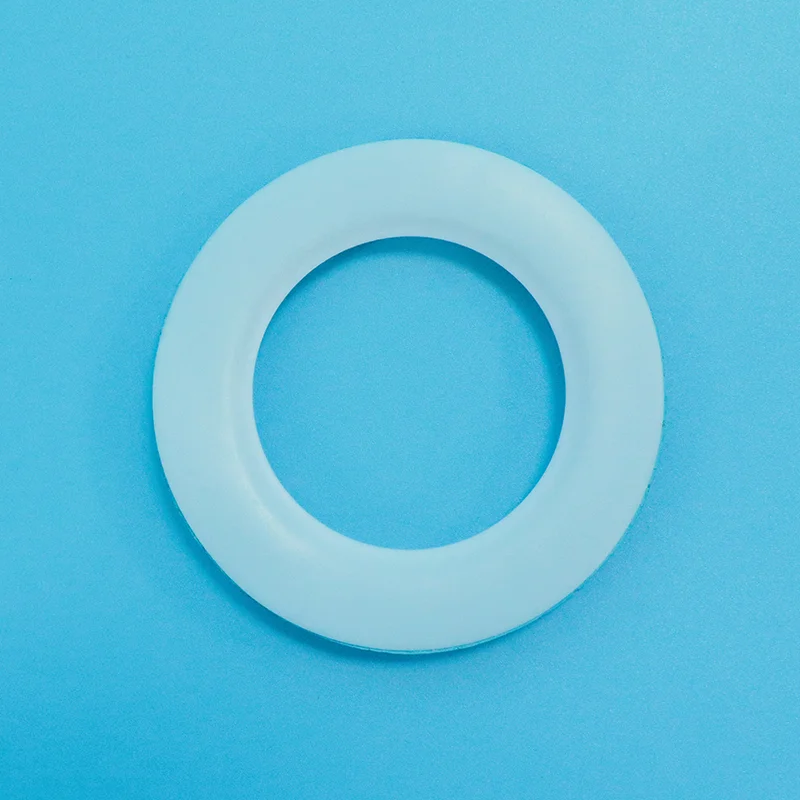

Uri ng PTFE Envelope Gasket

Kung naghahanap ka ng mataas na kalidad na Type A PTFE Envelope Gasket, maaari mong piliin ang Taifno bilang iyong supplier at pangmatagalang kasosyo. Ang produktong ito ay may malambot na filler core na nakabalot sa isang PTFE jacket na may hiwa mula sa panlabas na gilid hanggang sa panloob na butas. Magagamit sa mga sukat hanggang DN500. Gasket factor m=2.5, pinakamababang seating stress y=20 MPa.

Ano ang Type A PTFE Envelope Gasket?

Ang isang Type A PTFE envelope gasket ay binubuo ng isang PTFE outer jacket na may malambot na filler core sa loob. Ang PTFE jacket ay hiwa mula sa panlabas na gilid papasok hanggang sa panloob na butas, na nagpapahintulot sa filler core na maipasok.

Istruktura:

PTFE Jacket: Gawa mula sa PTFE sheet o tubing (karaniwang 0.8-1.0mm ang kapal), hiwa mula sa panlabas na gilid hanggang humigit-kumulang 1.5-2mm mula sa inner bore

Filler Core: Di-metallic na materyal gaya ng asbestos-free rubber sheet, compressed fiber, o graphite composite sheet

Type A Construction: Ginagawa ng slit design na simple ang pagpasok ng filler core — binabawasan ang pagiging kumplikado at gastos ng pagmamanupaktura

Mga pangunahing katangian:

PTFE jacket: Nagbibigay ng unibersal na chemical resistance (pH 0-14), non-stick surface, at pinoprotektahan ang filler core mula sa chemical attack

Filler core: Nagbibigay ng compressibility, resilience, at kakayahang umayon sa flange irregularities

Matipid: Mas mababang gastos sa pagmamanupaktura kaysa sa Uri B o C — cost-effective para sa pangkalahatang serbisyo ng kemikal

Gabay sa Paghahambing at Pagpili

Uri A vs Uri B vs Uri C vs Solid PTFE

Gabay sa Mabilis na Pagpili

Pangunahing Aplikasyon

Teknikal na Pagtutukoy

Uri ng PTFE Envelope Gasket Properties

Mga Magagamit na Laki

Quality Assurance

100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch

Full Traceability — available ang mga materyal na certificate kapag hiniling

Maramihang Mga Pagpipilian sa Pagpuno — walang asbestos na goma, compressed fiber, graphite composite

Mga Custom na Laki — available sa mga karaniwang laki ng flange at custom na dimensyon

Lead Time — mga karaniwang laki sa stock (24-48 oras); pasadyang laki 5-10 araw

FAQ

Q: Kailan ko dapat gamitin ang Type A PTFE envelope gasket?

A: Ang isang Type A PTFE envelope gasket ay binubuo ng PTFE jacket na may slit cut mula sa panlabas na gilid hanggang sa inner bore, na may malambot na filler core na nakapasok sa loob. Ang PTFE jacket ay nagbibigay ng unibersal na chemical resistance (pH 0-14), habang ang filler core ay nagbibigay ng compressibility at resilience.

Gamitin ang Uri A kapag: Kailangan mo ng chemical resistance para sa low-to-medium pressure corrosive service (hanggang 4.0 MPa) at ang gastos ay isang pagsasaalang-alang.

Kailan HINDI dapat gumamit ng Uri A: Mataas na presyon o kritikal na mga serbisyo kung saan ang integridad ng sealing ay pinakamahalaga, isaalang-alang ang Uri B o C.

Paghahambing ng gastos: Ang Uri A ay nagkakahalaga ng 30-50% na mas mababa kaysa sa solidong PTFE gasket na may parehong laki, na ginagawa itong mas gustong pagpipilian para sa pangkalahatang serbisyo ng kemikal.

Q: Type A vs Type B vs Type C, alin ang dapat kong piliin?

A: Ang Uri A (slit) ay ang pinakatipid, pinakamainam para sa mababang presyon ng pangkalahatang serbisyo ng kemikal.

Ang Type B (machined) ay nag-aalok ng mas mahusay na sealing integrity na may buong PTFE envelope at walang slit, pinakamainam para sa medium-high pressure na kritikal na serbisyo.

Ang Type C (corrugated metal) ay nagbibigay ng pinakamataas na pressure rating at blowout resistance, pinakamainam para sa high pressure at thermal cycling.

Mabilis na panuntunan:

Hanggang 4.0 MPa, mga pangkalahatang kemikal → Uri A.

Mas mataas na presyon, kritikal na serbisyo → Uri B.

Mataas na presyon, thermal cycling, panganib sa pagsabog → Uri C.

Tala ng laki: Inirerekomenda ang Uri A hanggang DN500; para sa mas malalaking diameter, mas gusto ang Type C.

T: Ano ang mga limitasyon ng Type A envelope gasket at ano ang mga pinakakaraniwang pagkakamali?

A: Temperatura: Hanggang +200°C.

Presyon: Hanggang 4.0 MPa (40 bar).

Kemikal: pH 0-14 universal resistance, HINDI tugma sa mga nilusaw na alkali metal o elemental na fluorine sa mataas na temperatura.

Tatlong karaniwang pagkakamali:

(1) Gamit ang Type A sa high-pressure na serbisyo: sa itaas ng 4.0 MPa, ang gasket ay maaaring mag-deform o mabigo; gumamit ng Uri B o C.

(2) Sobrang paghigpit: ang sobrang compression ay maaaring makapinsala sa PTFE jacket sa hiwa, na maglantad sa filler core sa chemical attack.

(3) Paggamit sa mga application na may media na tumatagos sa PTFE: ang ilang kemikal (nitric acid, chlorine, ethylene oxide) ay maaaring tumagos sa PTFE sa paglipas ng panahon at umatake sa filler core. Para sa mga serbisyong ito, regular na palitan ang mga gasket o gumamit ng solidong PTFE gasket.
