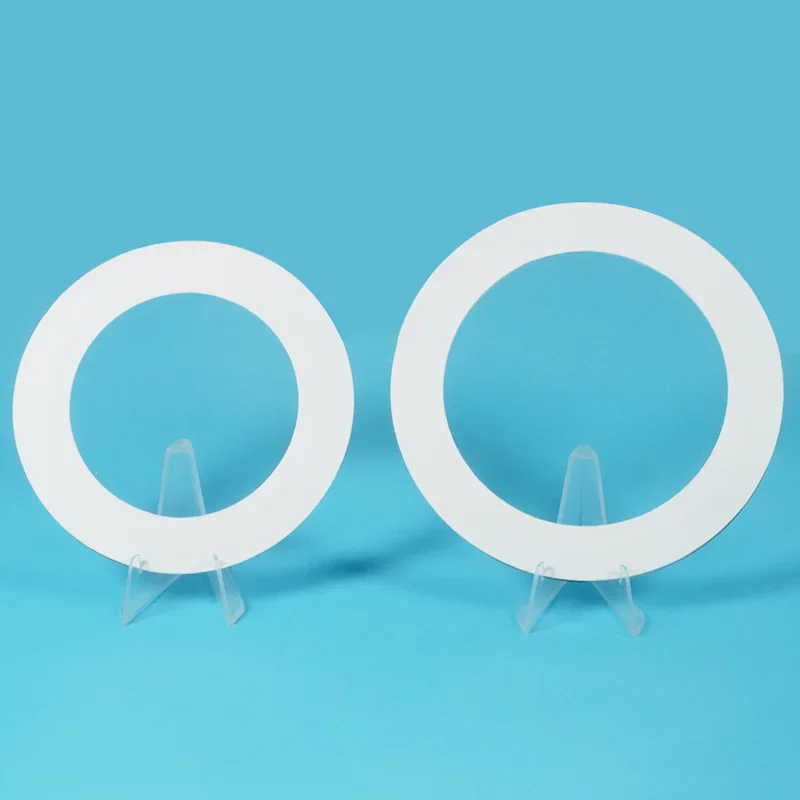

Metal Clad Expanded PTFE Gasket

Ang mga karaniwang PTFE gasket ay maaaring kulang sa sapat na mekanikal na lakas sa ilalim ng mataas na presyon, habang ang mga gasket ng goma ay maaaring bumaba sa agresibong kemikal na media. Ang mga tradisyunal na PTFE envelope gasket na may maluwag na layer ng jacket ay maaari ding magdusa mula sa pagtitiklop, pagkakalantad ng filler, o pagkasira ng pag-install.

Nilulutas ng metal clad expanded PTFE gasket ang mga limitasyong ito gamit ang corrugated stainless steel core na ganap na na-encapsulated ng expanded PTFE (ePTFE), na lumilikha ng bonded one-piece na istraktura nang walang nakalantad na tagapuno.

Ang stainless steel core ay nagbibigay ng blowout resistance, structural support, at spring-back recovery, habang ang pinalawak na PTFE layer ay naghahatid ng mahusay na chemical resistance at mataas na compressibility upang ma-seal ang hindi pantay o sensitibong flanges na may mababang bolt torque.

Gamit ang performance mula -196°C hanggang +200°C, pressure capability hanggang 210 bar, at pH 0–14 chemical resistance, ito ay idinisenyo para sa high-pressure, thermal cycling, at demanding chemical sealing application.

Paano Idinisenyo ang Metal Clad Expanded PTFE Gasket para sa Maaasahang Sealing?

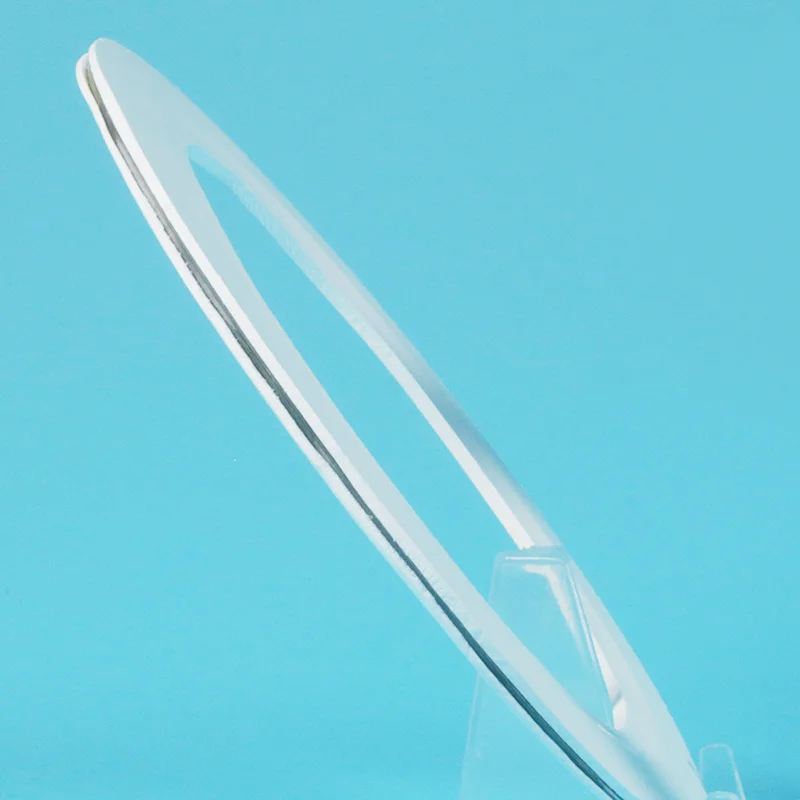

Pinagsasama ng Metal Clad Expanded PTFE Gasket ang corrugated stainless steel reinforcement core na may fully bonded expanded PTFE (ePTFE) na panlabas na layer. Ang pinagsama-samang disenyo na ito ay isinasama ang mekanikal na lakas ng metal na may flexibility at chemical resistance ng ePTFE, na nagbibigay ng matatag na pagganap ng sealing sa mga hinihingi na aplikasyon.

Kasama sa istraktura ng sealing ang:

1. Corrugated Stainless Steel Core: Ang panloob na metal insert ay nagsisilbing reinforcement layer, na nagbibigay ng spring-back recovery, blowout resistance, at structural stability sa panahon ng high pressure operation at pressure cycling.

2. Pinalawak na PTFE Jacket: Ang malambot na micro-porous na PTFE layer ay umaayon sa hindi pantay na flange surface at nagpapanatili ng sealing performance sa ilalim ng mababang bolt load, na ginagawa itong angkop para sa glass-lined, plastic, at iba pang sensitibong flange system.

3. Bonded One-Piece Construction: Hindi tulad ng tradisyonal na mga envelope gasket na may hiwalay na PTFE layer na maaaring maglipat o matiklop sa panahon ng pag-install, ang ePTFE jacket ay permanenteng nakadikit sa metal core. Pinipigilan nito ang nakalantad na tagapuno, pinsala sa pag-install, at mga pagkabigo sa sealing.

Bakit Pumili ng Metal Clad Expanded PTFE Gasket?

Ang Metal Clad Expanded PTFE Gasket ay idinisenyo upang malampasan ang mga limitasyon ng mga kumbensyonal na materyales sa sealing sa pamamagitan ng pagsasama ng ePTFE flexibility sa stainless steel reinforcement.

1. Mas Maaasahan sa Presyon

Hindi tulad ng karaniwang mga materyales ng PTFE na maaaring gumapang o lumabas sa ilalim ng presyon, ang panloob na metal core ay nagbibigay ng structural support at blowout resistance para sa pangmatagalang katatagan ng sealing.

2. Mahusay na Paglaban sa Kemikal

Ang panlabas na layer ng ePTFE ay chemically inert at nagbibigay ng unibersal na resistensya sa pH 0–14 media, na iniiwasan ang mga isyu sa pagkasira na karaniwang makikita sa mga rubber gasket.

3. Proteksyon para sa Fragile Flange

Ang compressible na layer ng ePTFE ay epektibong nagse-seal sa mga mas mababang bolt load, na binabawasan ang stress sa glass-lined, plastic, at iba pang sensitibong flange surface.

4. Matatag na Pagganap Habang Thermal Cycling

Ang corrugated stainless steel core ay nagbibigay ng spring-back recovery, na tumutulong na mapanatili ang sealing force sa panahon ng mga pagbabago sa temperatura at paulit-ulit na mga operating cycle.

5. Maaasahang One-Piece Construction

Tinatanggal ng bonded structure ang maluwag na mga layer ng PTFE, nakalantad na tagapuno, at mga pagkabigo na nauugnay sa pag-install na matatagpuan sa mga tradisyonal na disenyo ng gasket ng sobre.

Gabay sa Paghahambing at Pagpili

ePTFE Metal-Jacketed vs Iba Pang Uri ng Gasket

Gabay sa Mabilis na Pagpili

Pangunahing Aplikasyon

Mga Real-World na Application

Pag-aaral ng Kaso 1: Glass-Lined Reactor — Inalis ang Pinsala at Paglabas ng Flange

Hamon: Ang isang planta ng kemikal ay gumagamit ng mga matibay na gasket ng PTFE sa mga takip ng reactor na bakal na may linyang salamin. Kinakailangan ng mataas na torque na nabasag ang lining ng salamin, na nagdulot ng $15,000/taon sa mga gastos sa pagkumpuni at mga panganib sa kontaminasyon. Ang mga tradisyunal na envelope gasket ay may mga maluwag na dahon ng PTFE na nakatiklop pabalik sa panahon ng pag-install, na naglalantad sa filler sa pag-atake ng acid at nagdudulot ng pagtagas pagkatapos ng 3-6 na buwan.

Solusyon: Naka-install na Metal Clad Expanded PTFE Gasket na may corrugated stainless steel core. Ang nakagapos na konstruksyon ay nag-alis ng mga maluwag na dahon. ePTFE jacket na selyadong sa mababang torque.

Resulta: Zero glass lining damage. Perpektong selyo na may mas mababang metalikang kuwintas. Maaasahan ang pag-install, walang nakatiklop na dahon. Walang leakage sa loob ng 3 taon. Inalis ang $15,000/taon sa mga gastos sa pagkumpuni ng salamin.

Pag-aaral ng Kaso 2: Planta ng Kemikal — Nalutas na Problema sa Kaagnasan ng tahi

Hamon: Ang planta ng pagpoproseso ng kemikal na humahawak ng mga malalakas na acid ay nakakaranas ng gasket failure mula sa permeation sa pamamagitan ng tradisyonal na PTFE envelope gasket. Ang mga filler sa loob ng envelope ay dahan-dahang inatake ng media na tumatagos sa PTFE, na nagdulot ng pagkawala ng kapal at pagkawala ng bolt load.

Solusyon: Pinalitan ng Metal Clad Expanded PTFE Gasket na may chemically inert na ePTFE filler ring at bonded construction, walang adhesive seams, walang pathway para sa corrosion.

Resulta: Nakamit ang kumpletong inertness ng kemikal. Anumang media permeation sa pamamagitan ng envelope ay hindi na nagdulot ng pagkabigo - lahat ng panloob na bahagi ay chemically inert. Pinahaba ang buhay ng gasket mula 6 na buwan hanggang 3+ taon.

Pag-aaral ng Kaso 3: Malaking Diameter na Glass-Lined Flange — Walang Nabigo sa Pag-install

Hamon: Ang isang planta ng parmasyutiko ay nangangailangan ng mga gasket para sa 48" na mga flang na may linyang salamin. Mahirap i-install ang mga tradisyunal na envelope gasket, ang mga dahon ng PTFE ay matitiklop pabalik, na magdudulot ng pagtagas, mga pagkaantala sa produksyon, at mga isyu sa kaligtasan. Ang pag-install ay tumagal ng ilang oras bawat gasket dahil sa kinakailangang maingat na pagkakahanay.

Solusyon: Mga naka-bonded na ePTFE metal-jacketed gasket na may stainless steel core. Walang maluwag na dahon, simpleng pag-install.

Resulta: Nabawasan ang oras ng pag-install mula 2 oras hanggang 30 minuto bawat flange. Zero leakage pagkatapos ng 18 buwan. Walang mga error sa pag-install. Walang kapalit na kailangan.

Tandaan: Ang mga aktwal na resulta ng kaso ay nag-iiba ayon sa mga kondisyon ng aplikasyon. Makipag-ugnayan sa amin para sa mga rekomendasyong tukoy sa application.

Teknikal na Pagtutukoy

ePTFE Metal-Jacketed Gasket Properties

Mga Pagpipilian sa Pangunahing Materyal

Pangunahing Disenyo

Corrugated metal insert: Nagbibigay ng spring-back, blowout resistance, at integridad ng istruktura

Ganap na naka-encapsulated: Ganap na protektado ang metal core mula sa chemical attack — parehong ID at OD

Walang putol na konstruksyon: Walang nakalantad na mga gilid, walang mga daanan para sa kaagnasan o permeation

Quality Assurance

100% Virgin ePTFE Resin — walang regrind, walang recycled material. Pare-parehong kalidad.

Bonded Construction — Walang pandikit sa pagitan ng mga layer. Walang maluwag na dahon. One-piece gasket integrity.

Full Traceability — Batch batch traceable. Mga sertipiko ng materyal kapag hiniling.

Corrugated Metal Core — Precision-formed stainless steel insert ay nagbibigay ng pare-parehong spring-back.

Magagamit ang Mga Gradong Sumusunod sa FDA — Natutugunan ng Virgin ePTFE ang FDA 21 CFR 177.1550.

Mga Custom na Laki — Anumang diameter, anumang kapal — na ginawa ayon sa iyong mga specs ng flange.

FAQ

Q: Kailan ko dapat gamitin ang Metal Clad Expanded PTFE Gasket?

A: Gamitin ito kapag ang karaniwang PTFE ay gumagapang o pumutok sa ilalim ng presyon, ang goma ay bumababa sa mga kemikal, o ang tradisyonal na mga gasket ng sobre ay tumutulo sa mga tahi dahil sa maluwag na mga dahon ng PTFE na natitiklop habang ini-install.

Pinakamahusay para sa: Glass-lined steel flanges, high pressure, thermal cycling, agresibong kemikal, at marupok na ibabaw na nangangailangan ng mababang torque.

Ang pangunahing pagkakaiba mula sa tradisyonal na mga gasket ng sobre:

Bonded construction: walang maluwag na dahon ng PTFE na maaaring matiklop pabalik.

Seamless ID at OD: walang mga pathway para sa corrosion o permeation.

Q: Magkano ang halaga nito at ano ang lead time?

A: Ang gastos ay depende sa diameter, kapal, pangunahing materyal (304/316 SS vs Hastelloy/Inconel), at dami.

Kabuuang view ng gastos: Mas mataas na upfront kaysa sa karaniwang PTFE. Ngunit ang isang gasket na tumatagal ng 3-5 taon ay nag-aalis ng maraming kapalit, downtime, at mga gastos sa pagkumpuni ng salamin. Sa paglipas ng 3 taon, ang kabuuang gastos ay mas mababa kaysa sa karaniwang PTFE na pinapalitan tuwing 6-12 buwan.

Lead time:

Mga custom na laki: 7-15 araw.

Pagpapadala: hangin 5-10 araw, dagat 15-30 araw.

Q: Ano ang mga limitasyon — at ang pinakakaraniwang pagkakamali?

A: Temperatura: -196°C hanggang +200°C.

Presyon: hanggang 210 bar.

Kemikal: pH 0-14, pangkalahatan.

Tatlong karaniwang pagkakamali:

(1) Sobrang paghigpit: mga seal sa mas mababang torque kaysa sa karaniwang PTFE; ang sobrang paghihigpit ay nakakasira sa ePTFE jacket.

(2) Nakakasira sa PTFE jacket: malambot ang ePTFE; hawakan nang may pag-iingat.

(3) Pagkamamali para sa mga tradisyonal na envelope gasket: ito ay bonded, one-piece construction. Walang maluwag na dahon. Hindi na kailangang suriin para sa mga nakatiklop na layer sa panahon ng pag-install.
