Kailangan ang lakas ng metal na may paglaban sa kemikal ng PTFE? Nag-aalok ang Taifno ng Metal Clad PTFE Gasket para sa mga pandaigdigang mamimili. Ang metal core ay nagbibigay ng structural strength, blowout resistance, at mataas na temperatura na kakayahan na higit pa sa polymer-only gaskets. Ang PTFE cover ay nagbibigay ng chemical resistance at isang maaasahang sealing surface.

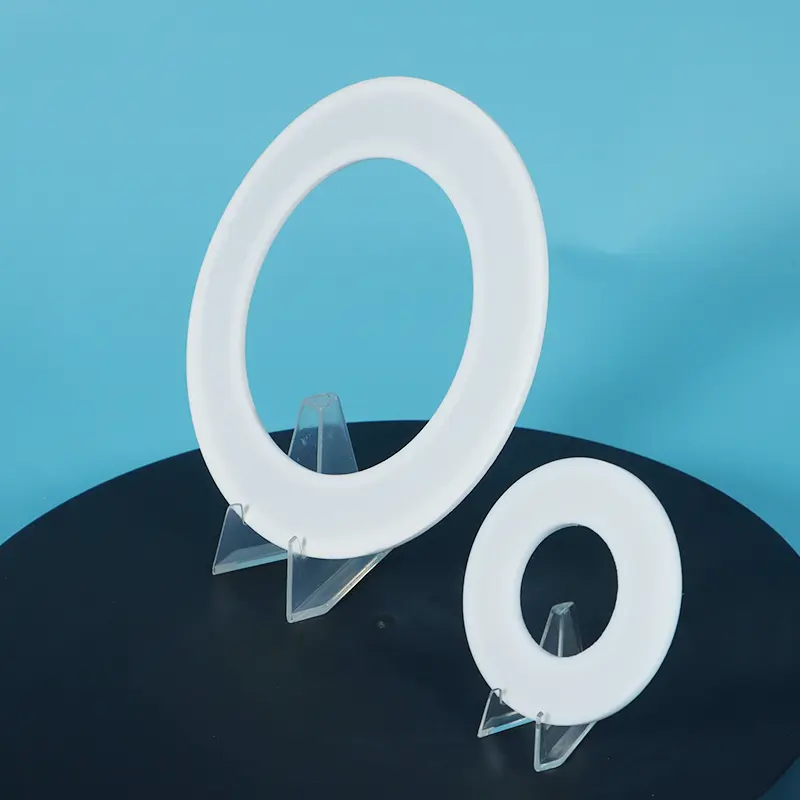

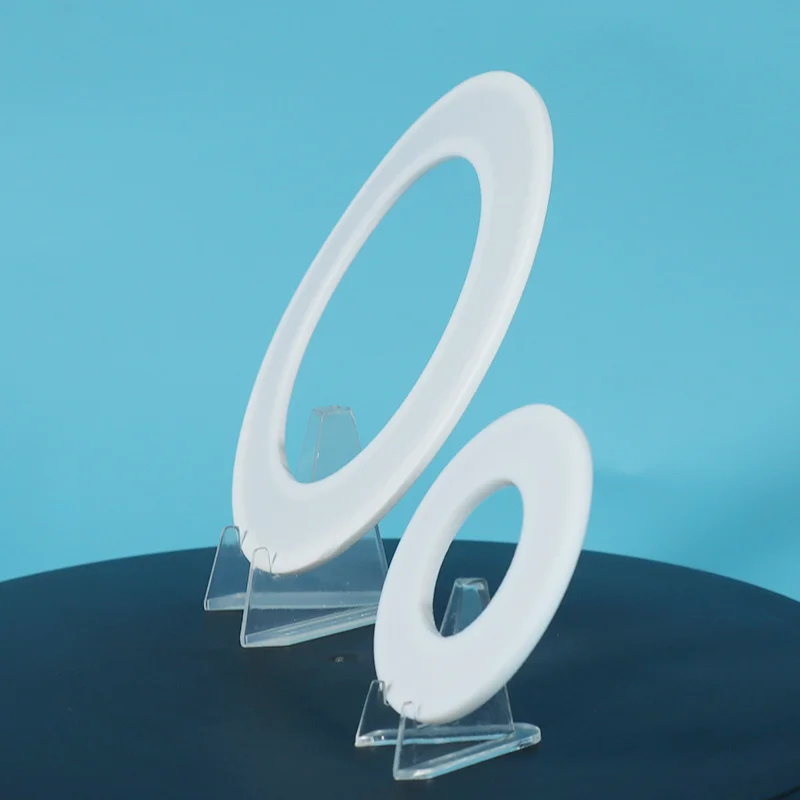

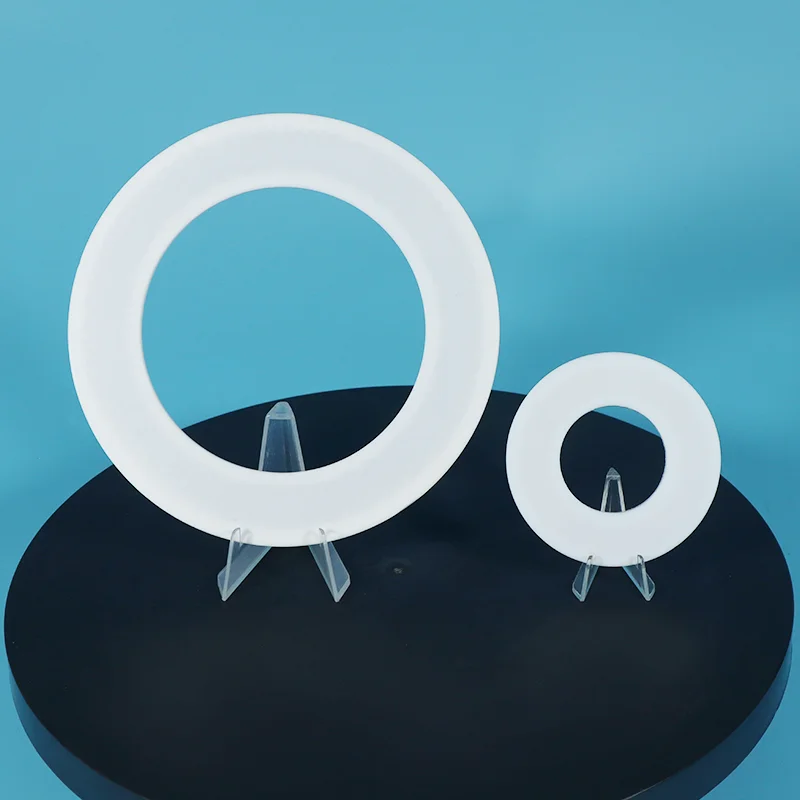

Ang Metal Clad PTFE Gasket ay binubuo ng solid metal core (karaniwang 304/316 stainless steel, carbon steel, copper, o titanium) na buo o bahagyang natatakpan ng PTFE jacket. Ang metal core ay nagbibigay ng structural strength, blowout resistance, at mataas na temperatura na kakayahan na higit pa sa polymer-only gaskets. Ang PTFE cover ay nagbibigay ng unibersal na chemical resistance (pH 0-14) at isang maaasahang sealing surface.
Metal Core: Nagbibigay ng structural strength, blowout resistance, at high-temperature na kakayahan
PTFE Jacket: Nagbibigay ng unibersal na chemical resistance (pH 0-14), non-stick surface, at pinoprotektahan ang metal core mula sa corrosion
Filler Core (Opsyonal): Ang non-asbestos, graphite, o PTFE filler sa loob ng metal core ay nagbibigay ng karagdagang resilience
Lakas ng metal: Hanghawakan ang matinding presyon (hanggang 100 MPa) at temperatura (hanggang +700°C)
Proteksyon ng PTFE: Ang PTFE jacket ay nagbibigay ng paglaban sa kemikal at pinipigilan ang kontaminasyon
Malaking diameter na kakayahan: Hanggang DN5000 — perpekto para sa mga heat exchanger at malalaking sisidlan
Mga kumplikadong hugis: Maaaring gawing pabilog, hugis-itlog, at hugis-parihaba na mga hugis
|
Tampok |
PTFE Metal Jacket |
Spiral na Sugat |
Uri C na Sobre |
Solid na PTFE |
|
Pangunahing Materyal |
Solid na metal (bakal/SS/tanso/titanium) |
V-shaped na metal + filler |
Corrugated metal insert |
Wala — solid PTFE |
|
Saklaw ng Temperatura |
Hanggang +280°C |
Hanggang +280°C (graphite) |
Hanggang +260°C |
Hanggang +260°C |
|
Kakayahang Presyon |
Hanggang sa 100 MPa |
Hanggang sa 100 MPa |
Katamtaman-mataas |
Katamtaman |
|
Paglaban sa Pagsabog |
★★★★★ mahusay |
★★★★★ mahusay |
★★★★☆ mabuti |
★★☆☆☆ mahirap |
|
Paglaban sa Kemikal |
★★★★★ pH 0-14 |
★★★★☆ |
★★★★★ |
★★★★★ |
|
Malaking Diameter |
Hanggang DN5000 |
Hanggang DN1500 |
DN350+ |
Limitado |
|
Pinakamahusay Para sa |
Matinding presyon, matinding temperatura, mga heat exchanger |
Mataas na presyon, mataas na temperatura, singaw |
Thermal cycling, serbisyo ng kemikal |
Pinakamataas na kadalisayan, mga aplikasyon ng FDA |
|
Kung ang iyong Aplikasyon ay... |
Pumili... |
Bakit |
|
Matinding presyon (hanggang 100 MPa), matinding temperatura (hanggang +280°C) |
Metal Jacket |
Ang solid metal core ay nagbibigay ng pinakamataas na lakas at paglaban sa init |
|
Mga heat exchanger, malalaking sisidlan, malalaking diameter na flanges (hanggang DN5000) |
Metal Jacket |
Hanggang DN5000 — humahawak ng malalaking diameter |
|
Mataas na presyon, mataas na temperatura, singaw, thermal cycling |
Spiral na Sugat |
Ang hugis-V na metal + filler ay nagbibigay ng mahusay na pagganap |
|
Serbisyong kemikal + thermal cycling |
Uri C |
Ang corrugated metal ay nagbibigay ng spring-back |
|
Pinakamataas na kadalisayan ng kemikal, walang nilalamang metal, mga aplikasyon ng FDA |
Solid na PTFE |
Walang metal core, walang panganib sa kontaminasyon |
|
Industriya |
Aplikasyon |
Bakit Metal Jacket |
|
Pagproseso ng Kemikal |
Mga heat exchanger, pressure vessel, reactor flanges |
Lakas ng metal + paglaban sa kemikal ng PTFE |
|
Langis at Gas |
Pipeline flanges, wellhead equipment, high-pressure lines |
Matinding kakayahan sa presyon, paglaban sa pagsabog |
|
Power Generation |
Mga sistema ng singaw, mga koneksyon sa boiler, mga turbine seal |
Mataas na temperatura hanggang sa +700°C |
|
Pharmaceutical |
Steril na kagamitan sa pagproseso |
Pinipigilan ng PTFE cover ang kontaminasyon |
|
Mga Heat Exchanger |
Shell at tube heat exchangers, pumasa sa mga partition bar |
Magagamit ang mga kumplikadong hugis - bilog, hugis-itlog, hugis-parihaba |
|
Parameter |
Halaga |
|
Saklaw ng Temperatura |
Hanggang +280°C (depende sa metal core) |
|
Kakayahang Presyon |
Hanggang 100 MPa (100 bar) |
|
Saklaw ng pH |
0-14 — panlahat na paglaban sa kemikal |
|
Metal Core Materials |
Carbon steel, 304 SS, 316 SS, 316L SS, tanso, titanium, Hastelloy, Inconel |
|
Materyal ng PTFE Jacket |
Virgin PTFE o pinalawak na PTFE |
|
Mga Pagpipilian sa Tagapuno |
Non-asbestos, graphite, PTFE, ceramic fiber |
|
Saklaw ng Diameter |
Hanggang DN5000 (5 metro) |
|
Saklaw ng Kapal |
2-8 mm |
|
Gasket Factor (m) |
3.75 |
|
Pinakamababang Seating Stress (y) |
60 MPa |
|
Pangunahing Materyal |
Limitasyon sa Temperatura |
Pinakamahusay Para sa |
|
Carbon Steel |
Hanggang +280°C |
Pangkalahatang serbisyo, cost-effective |
|
304 Hindi kinakalawang na asero |
Hanggang +280°C |
Pangkalahatang serbisyo ng kemikal |
|
316 Hindi kinakalawang na asero |
Hanggang +280°C |
Pinahusay na paglaban sa kaagnasan — mga agresibong kemikal |
|
316L Hindi kinakalawang na Asero |
Hanggang +280°C |
Pinahusay na resistensya sa kaagnasan — mga acidic na kapaligiran |
|
tanso |
Hanggang +280°C |
Mga palitan ng init, thermal conductivity |
|
Titanium |
Hanggang +280°C |
Tubig dagat, mga aplikasyon sa dagat |
|
Hastelloy® |
Hanggang +280°C |
Matinding paglaban sa kaagnasan — lubos na agresibong mga kemikal |
|
Inconel® |
Hanggang +280°C |
Lakas ng mataas na temperatura — matinding init |
100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch
Premium Metal Core — high-strength, corrosion-resistant na materyales
Full Traceability — available ang mga materyal na certificate kapag hiniling
Custom na Paggawa — pabilog, hugis-itlog, at hugis-parihaba na hugis na available
Malaking Diameter Capability — hanggang DN5000 (5 metro)
Lead Time — mga karaniwang laki 5-10 araw; mga custom na laki 10-20 araw depende sa pagiging kumplikado
Sa isang pinong planta ng kemikal sa Jiangsu, isang glass-lined polymerization reactor na nilagyan ng DN1200 manhole ang gumagana sa ilalim ng hinihingi na mga kondisyon ng thermal cycling, na may isang ikot ng temperatura sa pagitan ng ambient temperature at 200 ℃ araw-araw.
Bagama't ang mga solidong gasket ng PTFE ay nag-aalok ng mahusay na paglaban sa kemikal, ang kanilang kakulangan ng structural reinforcement ay nagdulot ng creep deformation, stress relaxation, at nabawasan ang sealing pressure sa paulit-ulit na thermal cycling. Bilang resulta, naganap ang pagtagas pagkatapos ng humigit-kumulang isang buwan ng operasyon, na nakakaapekto sa pagpapatuloy ng produksyon.
Upang mapagtagumpayan ang mga hamon ng pagbibisikleta na may mataas na temperatura at ang mga kinakailangan sa sealing ng mga kagamitang may linyang salamin, ang mga PTFE-encapsulated gasket na may 304 na hindi kinakalawang na asero na corrugated core ay inilagay bilang kapalit na solusyon. Ang PTFE encapsulation layer ay nagbibigay ng natitirang chemical resistance, habang ang corrugated stainless steel core ay nagpapahusay ng mekanikal na lakas, recovery performance, at resistance sa thermal cycling.
Pagkatapos ng pagpapalit, ang buhay ng serbisyo ng gasket ay pinahaba mula sa humigit-kumulang 1 buwan hanggang 10 buwan, na makabuluhang binabawasan ang dalas ng pagpapanatili at pagpapabuti ng pangmatagalang pagiging maaasahan ng polymerization reactor.
A: Parehong pinangangasiwaan ang mataas na presyon at mataas na temperatura, ngunit nagsisilbi ang mga ito sa magkaibang mga aplikasyon.
Metal Clad PTFE Gasket: isang solidong core ng metal na ganap o bahagyang sakop sa PTFE. Pinakamahusay para sa serbisyo ng kemikal kung saan kinakailangan ang PTFE chemical resistance, mga heat exchanger, malalaking diameter na flanges (hanggang DN5000), at kumplikadong mga hugis (pabilog, hugis-itlog, parihaba).
Spiral wound gasket: V-shaped metal windings na may filler (graphite/PTFE) sa pagitan ng mga ito. Pinakamahusay para sa mataas na presyon, mataas na temperatura, singaw, at karaniwang ASME flange application hanggang DN1500.
Mabilis na panuntunan:
Serbisyong kemikal, malaking diameter, kumplikadong mga hugis → Naka-jacket ng metal.
Mataas na presyon, mataas na temperatura, singaw, karaniwang flanges → Spiral na sugat.
A: Temperatura: Hanggang +700°C depende sa metal core na materyal, 304/316 SS hanggang +530°C, carbon steel hanggang +300°C, at Hastelloy/Inconel hanggang +700°C.
Presyon: Hanggang 100 MPa (100 bar).
Kemikal: pH 0-14 universal resistance (PTFE cover).
Ang pangunahing pagkakaiba mula sa karaniwang PTFE gaskets: Ang metal core ay nagbibigay-daan sa mas mataas na temperatura at kakayahan sa presyon, na ginagawa silang mas pinili para sa mga heat exchanger at high-pressure na sisidlan.
Laki ng kakayahan: Hanggang DN5000 (5 metro), mas malaki kaysa sa mga spiral wound gasket na karaniwang limitado sa DN1500.
A: Temperatura: Hanggang +280°C (depende sa metal core).
Presyon: Hanggang 100 MPa.
Kemikal: pH 0-14, ang PTFE jacket ay nagbibigay ng universal resistance, ngunit ang metal core ay maaaring corrode kung ang PTFE jacket ay nasira.
Tatlong karaniwang pagkakamali:
(1) Paggamit ng metal jacketed gaskets sa mga application kung saan ang PTFE jacket ay hindi compatible: Ang PTFE ay hindi compatible sa molten alkali metals o elemental fluorine sa mataas na temperatura.
(2) Over-tightening: habang ang metal core ay malakas, ang sobrang compression ay maaaring makapinsala sa PTFE jacket; gumamit ng kinokontrol na metalikang kuwintas.
(3) Maling pagpili ng core ng metal: piliin ang tamang metal core para sa iyong temperatura at media; Ang carbon steel ay nabubulok sa tubig-alat, mas mahusay na pinangangasiwaan ng 316 SS ang mga acidic na kapaligiran, ang titanium ay pinakamainam para sa mga aplikasyon sa dagat.
Kasama namin ang mga detalye ng pag-install sa bawat order.
