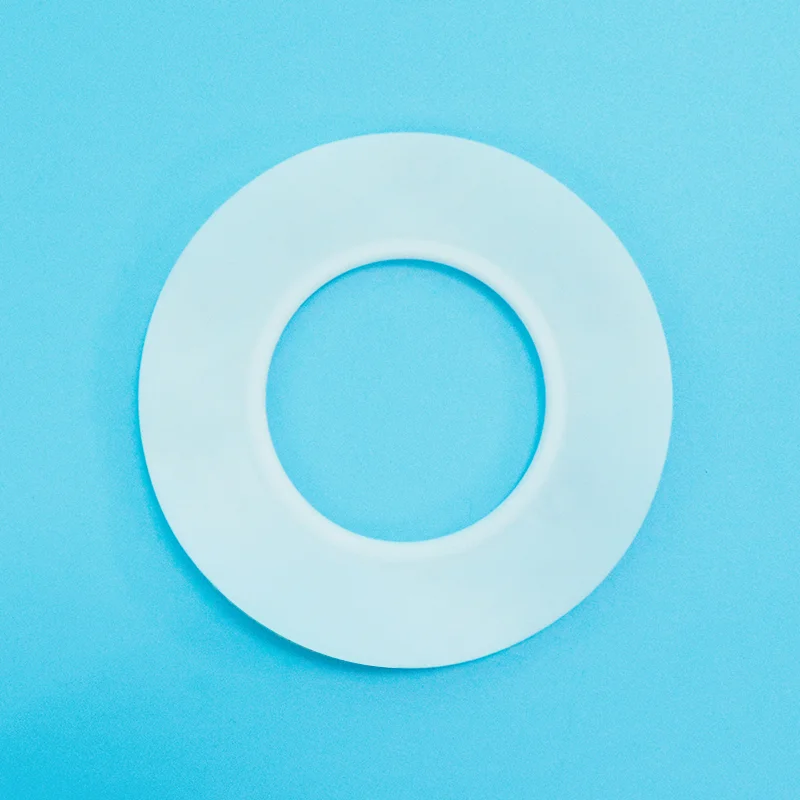

Type C PTFE Envelope Gasket

Ang Taifno ay isang propesyonal na tagagawa ng Type C PTFE envelope gaskets. Hawak namin ang mga sertipikasyon ng ISO 9001 at ISO 14001, at sumusunod ang aming mga produkto sa mga makapangyarihang internasyonal na pamantayan gaya ng CE at FDA; nag-aalok din kami ng pagpapasadya batay sa mga partikular na kinakailangan sa industriya at kundisyon ng pagpapatakbo.

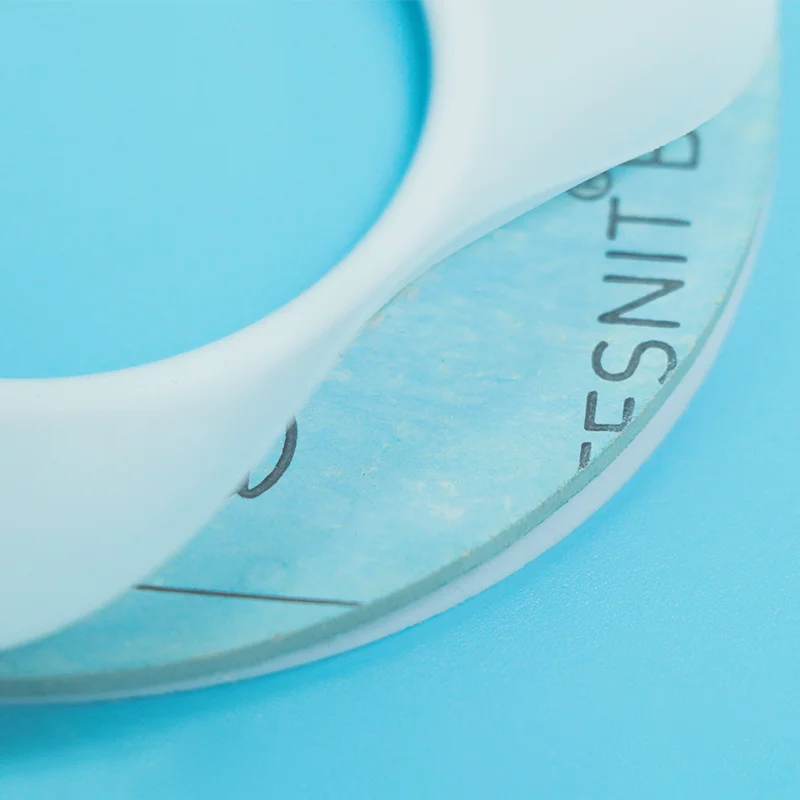

Ang Type C gasket ay binubuo ng isang PTFE envelope na sinamahan ng corrugated stainless steel core (magagamit sa 304 o 316 stainless steel). Ang reinforced metal core ay hindi lamang nagpapaganda ng structural strength ngunit nagbibigay din ng resilience at nagpapabuti ng resistance sa pressure fluctuations at thermal cycling.

Paano Gumagana ang Type C PTFE Envelope Gasket?

Ang Type C PTFE Envelope Gasket ay isang reinforced sealing solution na idinisenyo para sa high-pressure at demanding na operating environment. Nagtatampok ito ng PTFE outer layer na sinamahan ng corrugated stainless steel reinforcement core, na lumilikha ng composite structure na naghahatid ng parehong chemical resistance at mechanical strength.

Kasama sa istraktura ng gasket ang:

Panlabas na Layer ng PTFE: Ang PTFE jacket ay ganap na pumapalibot sa panloob na pampalakas ng metal, na lumilikha ng isang lumalaban sa kaagnasan na sealing surface. Pinoprotektahan nito ang insert ng metal mula sa direktang kontak sa agresibong media habang pinapanatili ang mahusay na pagtutol ng PTFE sa mga acid, alkalis, solvents, at iba pang mga kemikal.

Corrugated Stainless Steel Reinforcement: Ang panloob na 304 o 316 stainless steel corrugated insert ay gumagana bilang isang nababaluktot na elemento ng suporta. Ang mala-spring na disenyo nito ay nagbibigay-daan sa gasket na mabawi pagkatapos ng compression, mapanatili ang sealing pressure, at labanan ang deformation sa ilalim ng pabagu-bagong pagkarga.

Reinforced Sealing Design: Ang kumbinasyon ng PTFE at isang corrugated metal core ay nagbibigay-daan sa Type C construction na mapanatili ang pagganap ng sealing sa panahon ng mga pagbabago sa pressure, thermal expansion, at paulit-ulit na mga operating cycle. Pinapabuti ng metal reinforcement ang katatagan at binabawasan ang panganib ng extrusion o blowout sa mga demanding application.

Mga pangunahing bentahe sa pagganap:

Pinahusay na pagganap ng pagbawi: Ang corrugated stainless steel insert ay nagbibigay ng tuloy-tuloy na elastic recovery, na tumutulong sa gasket na mapanatili ang sealing force pagkatapos ng paulit-ulit na compression at mga pagbabago sa temperatura.

Pinahusay na paglaban sa presyon: Sinusuportahan ng reinforced metal core ang PTFE layer at pinipigilan ang labis na pagpapapangit, na ginagawang angkop para sa mga application na mas mataas ang presyon kaysa sa karaniwang soft-core na mga gasket ng sobre.

Angkop para sa malalaking flange application: Ang karagdagang suporta sa istruktura ay ginagawang isang mainam na pagpipilian ang Type C PTFE Envelope Gasket para sa malalaking diameter na flanges, lalo na ang mga DN350+ system kung saan ang mga nakasanayang disenyo ng gasket ay maaaring kulang sa sapat na tigas.

Gabay sa Paghahambing at Pagpili

Type C vs Type A vs Type B vs Metal Jacketed vs Solid PTFE

Gabay sa Mabilis na Pagpili

Pangunahing Aplikasyon

Teknikal na Pagtutukoy

Type C PTFE Envelope Gasket Properties

Magagamit na Metal Core Options

Quality Assurance

1. 100% Virgin PTFE Resin

Tinitiyak ang matatag na kalidad, mahusay na paglaban sa kemikal, at pare-pareho ang pagganap ng sealing batch pagkatapos ng batch.

2. Premium na Stainless Steel Core

Ginawa mula sa corrosion-resistant 304/316 stainless steel upang magbigay ng mataas na lakas at maaasahang suporta sa ilalim ng presyon at thermal cycling.

3. Buong PTFE Encapsulation

Ganap na tinatakpan ang insert ng metal, pinipigilan ang panganib ng kaagnasan at tinitiyak ang mahabang buhay ng serbisyo.

4. Corrugated Reinforcement Design

Nagbibigay ng spring-back recovery, nagpapanatili ng sealing force, at nagpapahusay ng resistensya sa mga pagbabago sa presyon.

5. Materyal Traceability

Available ang mga sertipiko ng materyal at mga talaan ng produksyon kapag hiniling.

6. Mga Custom na Laki at Mabilis na Paghahatid

Available ang mga karaniwang laki ng flange at custom na sukat. Mga karaniwang sukat: 5–10 araw; mga custom na laki: 10–15 araw.

FAQ

Q: Ano ang Type C PTFE envelope gasket, at kailan ko ito dapat gamitin?

A: Nagtatampok ang Type C PTFE envelope gasket ng corrugated stainless steel metal insert na ganap na nakapaloob sa isang PTFE jacket. Ang corrugated metal core ay nagbibigay ng spring-back recovery, blowout resistance, at structural integrity sa ilalim ng mataas na presyon at thermal cycling.

Gamitin ang Uri C kapag:Serbisyong may mataas na presyon, malalaking diameter na flanges (DN350+), mga kondisyon ng thermal cycling, at mga application kung saan kritikal ang resistensya ng blowout.

Kailan HINDI dapat gumamit ng Uri C:Pangkalahatang serbisyo ng kemikal na may mababang presyon (Ang Uri A ay mas matipid), maliit na diameter na flanges (Ang Uri A o B ay mas matipid), o mga application na nangangailangan ng pinakamataas na kadalisayan ng kemikal na walang nilalamang metal (Solid PTFE).

Q: Type C vs metal jacketed gasket, alin ang dapat kong piliin?

A: Parehong may mga metal na core ang Type C at metal jacketed gasket, ngunit nagsisilbi ang mga ito sa magkaibang mga application.

Uri C (corrugated metal core): ganap na naka-encapsulated sa PTFE, walang nakalantad na metal, perpekto para sa serbisyong kemikal kung saan kinakailangan ang PTFE chemical resistance. Pinakamahusay para sa moderate-high pressure, thermal cycling, at malalaking diameter na flanges.

Mga gasket na may dyaket na metal: ang core ng metal ay bahagyang o ganap na natatakpan ng PTFE o iba pang mga materyales, nagbibigay ng matinding kakayahan sa presyon at paglaban sa mataas na temperatura. Pinakamahusay para sa matinding pressure, mataas na temperatura (+260°C+), at mga application kung saan lumalambot o gumagapang ang PTFE.

Mabilis na panuntunan:

Serbisyong kemikal, moderate-high pressure, thermal cycling → Type C.

Matinding presyon, matinding temperatura → Naka-jacket ng metal.

Q: Ano ang mga limitasyon at ano ang pinakakaraniwang pagkakamali?

A: Temperatura: Hanggang +200°C (PTFE limit).

Presyon: Mas mataas sa Type A/B, depende sa disenyo at kapal ng metal core.

Sukat: Inirerekomenda para sa DN350 at mas mataas, ang corrugated metal core ay nagbibigay ng structural strength para sa malalaking diameters. Hindi inirerekomenda para sa manipis na pader o marupok na mga flanges, ang metal core ay matibay at maaaring magdulot ng pinsala kung sobrang higpitan.

Mga karaniwang pagkakamali:

(1) Paggamit ng Type C sa manipis na pader o glass-lined flanges na walang torque control: ang matibay na metal core ay maaaring pumutok sa marupok na ibabaw; gumamit ng mababang metalikang kuwintas na may kontroladong pag-install.

(2) Over-tightening: ang metal core ay nagbibigay ng sealing force; ang sobrang compression ay nakakasira sa PTFE jacket.

(3) Maling pagpili ng laki: Inirerekomenda ang Type C para sa DN350+; para sa mas maliliit na sukat, maaaring mas matipid ang Uri A o B.
