PTFE Envelope Gasket para sa Glass-Lined Flange

Hindi tulad ng karaniwang PTFE gaskets na nangangailangan ng mataas na seating load, ang PTFE Envelope Gasket para sa Glass-Lined Flanges ay idinisenyo upang makamit ang isang epektibong seal na may mas mababang bolt stress. Ang produktong ito ay angkop para sa mga glass-lined reactors, vessels, at piping system mula sa mga manufacturer gaya ng De Dietrich Process Systems at Pfaudler, pati na rin para sa iba pang standard glass-lined flange na disenyo.

Ano ang Pinagkaiba ng Glass-Lined Flange?

Ang glass-lined (glass-coated) steel flanges ay malawakang ginagamit sa chemical processing equipment dahil nagbibigay sila ng mahusay na corrosion resistance laban sa agresibong media. Gayunpaman, ang proseso ng glass coating ay lumilikha ng mga natatanging paghihirap sa pag-sealing. Ang flange surface ay madalas na hindi pantay at kulot, habang ang glass layer mismo ay malutong at sensitibo sa labis na puwersa ng paghigpit.

Ang hamon sa pagbubuklod:

1. Hindi regular na ibabaw ng flange: Ang hindi pantay na ibabaw na pinahiran ng salamin ay nagpapahirap para sa mga conventional gasket na makamit ang kumpletong contact at maaasahang sealing.

2. Marupok na lining ng salamin: Ang sobrang bolt torque ay maaaring makapinsala o mabibitak ang glass layer, na humahantong sa magastos na pag-aayos at downtime ng kagamitan.

3. Limitadong bolt loading capacity: Ang mga flang na may linyang salamin ay hindi makatiis sa parehong puwersa ng paghigpit gaya ng mga flanges ng metal, na nangangailangan ng gasket na may mas mahusay na kakayahang umangkop sa ilalim ng mababang puwersa ng compression.

4. Mga kinakailangan sa paglaban sa kemikal: Ang sealing material ay dapat makatiis ng mga acid, alkalis, solvents, at iba pang corrosive process media nang walang degradasyon.

Bakit isang PTFE Envelope Gasket?

Gabay sa Paghahambing at Pagpili

PTFE Envelope vs ePTFE Tape vs Standard PTFE: para sa Glass-Lined Flanges

Gabay sa Mabilis na Pagpili

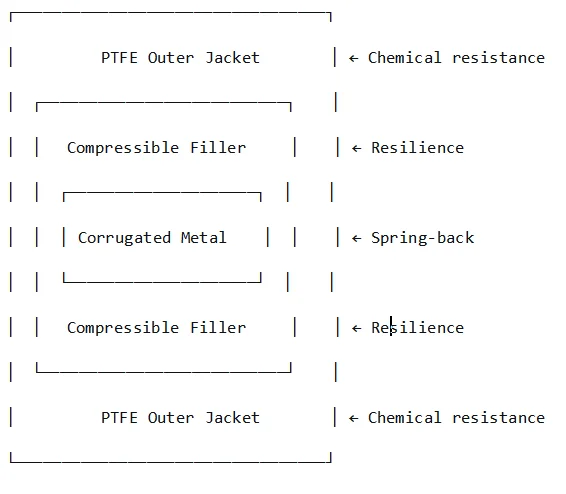

Karaniwang Konstruksyon

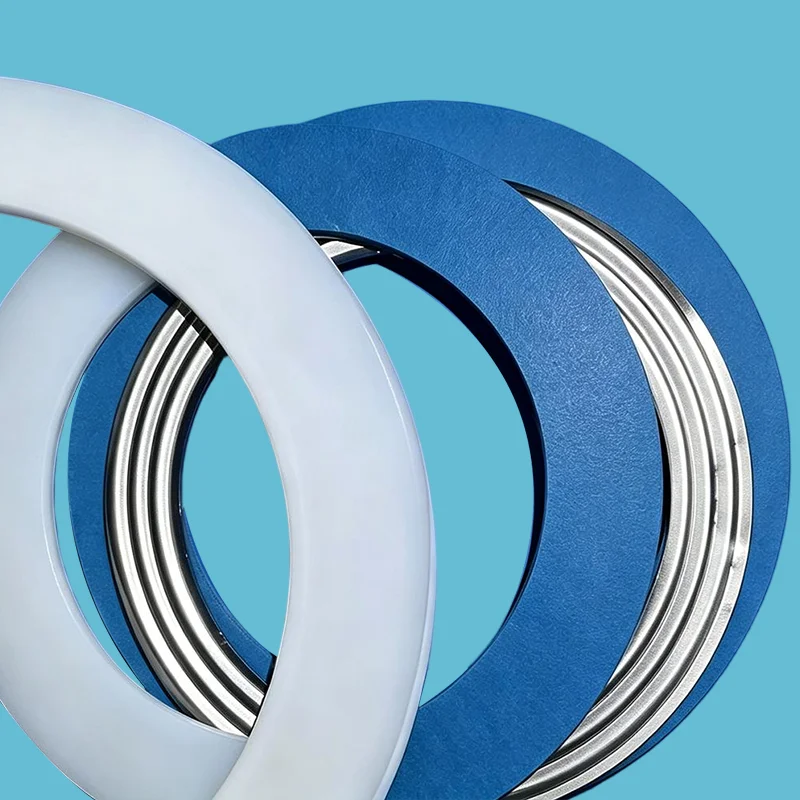

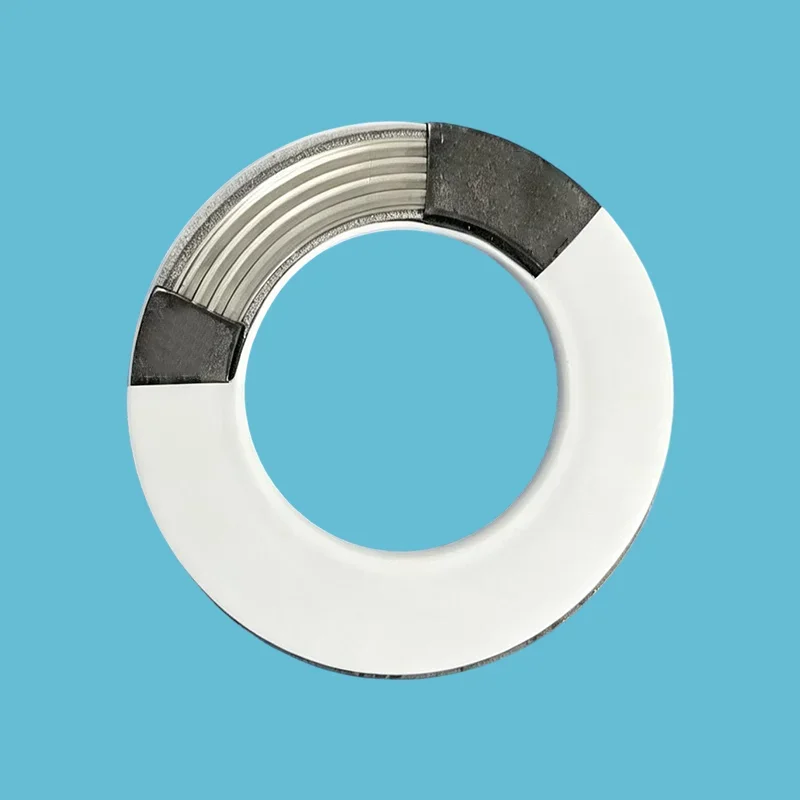

Ang modernong PTFE Envelope Gasket para sa Glass-Lined Flange ay kadalasang may kasamang corrugated metal insert na may compressible filler layer sa magkabilang panig, na ganap na naka-encapsulated sa PTFE:

Teknikal na Pagtutukoy

Glass-Lined Flange Envelope Gasket Properties

Magagamit na Mga Pangunahing Materyal

Pag-aaral ng Kaso

Sa isang API intermediate manufacturing plant sa Anhui, isang glass-lined distillation vessel ang pinaandar sa ilalim ng acidic na mga kondisyon ng proseso. Sa panahon ng pangmatagalang serbisyo, nagkaroon ng mga gasgas sa ibabaw ng flange na may linyang salamin, na pumipigil sa mga nakasanayang gasket na makamit ang wastong pagkakadikit ng sealing. Ang acidic media ay unti-unting tumagos sa nasirang lugar at umabot sa metal substrate, na nagdulot ng kaagnasan sa ilalim ng glass lining. Ang pagkasira ay nagpapataas ng mga panganib sa pagtagas at nagbanta ng napaaga na pagkabigo ng kagamitan, na may potensyal na mga gastos sa pagpapalit na lumampas sa RMB 200,000.

Upang malutas ang isyung ito, na-install ang isang glass-lined flange-specific na encapsulated gasket. Dinisenyo para sa marupok at hindi pantay na glass-lined flange surface, pinagsasama ng gasket ang chemically resistant PTFE jacket na may flexible core structure.

Ang layer ng PTFE ay nagbibigay ng mahusay na proteksyon laban sa pagtagos ng acid at kaagnasan, habang ang compressible core ay nag-aalok ng mahusay na pagganap sa pagbawi upang mabayaran ang mga maliliit na gasgas sa flange at mga iregularidad sa ibabaw nang hindi nangangailangan ng labis na bolt torque, na tumutulong na protektahan ang lining ng salamin mula sa karagdagang pinsala.

Pagkatapos ng pagpapalit, nakamit ng glass-lined distillation vessel ang matatag na pagganap ng sealing at pinahaba ang buhay ng serbisyo, na iniiwasan ang humigit-kumulang RMB 200,000 sa mga gastos sa pagpapalit ng kagamitan. Ang application na ito ay nagpapakita ng pagiging epektibo ng glass-lined flange-specific na encapsulated gasket sa pagpigil sa pagtagas, pagbabawas ng mga gastos sa pagpapanatili, at pagpapabuti ng pagiging maaasahan ng kagamitan sa mga kapaligiran sa pagpoproseso ng parmasyutiko at pinong kemikal.

Quality Assurance

100% Virgin PTFE Resin — pare-pareho ang kalidad, batch pagkatapos ng batch

Glass-Friendly Design — pinoprotektahan ng mababang torque sealing ang mga marupok na ibabaw

Compatibility ng Brand — De Dietrich, Pfaudler, at lahat ng karaniwang laki ng flange na may linyang salamin

Full Traceability — available ang mga materyal na certificate kapag hiniling

TA-Luft Compliant — takas na kontrol sa emissions (piliin ang mga grado

Magagamit ang Mga Gradong Sumusunod sa FDA — mga application sa pagkain at parmasyutiko

Lead Time — mga karaniwang laki 5-10 araw; pasadyang laki 10-15 araw

FAQ

Q: Bakit kailangan ng mga glass-lined flanges ng mga espesyal na gasket?

A: Ang mga flanges na may linyang salamin ay hindi flat: mayroon silang kulot at hindi pantay na mga ibabaw dahil sa proseso ng glass coating.

Ang mga karaniwang PTFE gasket ay nangangailangan ng mataas na bolt torque upang umayon: na pumuputok sa malutong na layer ng salamin. Ang mga espesyal na gasket ng envelope na may mga compressible core ay seal sa mababang torque, pinoprotektahan ang mga marupok na ibabaw ng salamin habang nagbibigay ng chemical resistance ng PTFE.

Ang halaga ng paggamit ng maling gasket: Ang isang basag na glass-lined flange ay nagkakahalaga ng $5,000+ para ayusin, kasama ang production downtime.

Q: Anong gasket ang pinakamahusay na gumagana para sa De Dietrich at Pfaudler glass-lined flanges?

A: Ang PTFE envelope gasket ay ang karaniwang sealing solution para sa De Dietrich, Pfaudler, at lahat ng pangunahing brand ng kagamitan na may linyang salamin. Magagamit sa lahat ng karaniwang sukat na tumutugma sa mga sukat ng flange ng bawat tagagawa. Para sa mga matitinding kulot na ibabaw o malalaking diyametro (DN600+), ang ePTFE tape ay inaprubahan din ng De Dietrich.

Ang susi ay mababa ang torque na pag-install, ang mga glass-lineed flanges ay karaniwang nangangailangan lamang ng 50-70% ng karaniwang bolt torque.

Mabilis na panuntunan:

Mga karaniwang flanges → Gasket ng sobre.

Matinding iregularidad → ePTFE tape.

Nagbibigay kami ng mga gasket para sa lahat ng pangunahing tatak ng kagamitan na may linyang salamin, ipinapadala ang iyong tatak ng kagamitan at laki ng flange para sa isang quote.

Q: Ano ang mga limitasyon — at ang pinakakaraniwang pagkakamali?

A: Temperatura: -180°C hanggang +200°C (mga karaniwang grado).

Presyon: Hanggang sa 1.0 MPa (10 bar).

Kemikal: pH 0-14 — Ang PTFE jacket ay nagbibigay ng panlahat na pagtutol.

Tatlong karaniwang pagkakamali:

(1) Over-tightening: ang pinakakaraniwang sanhi ng pagkasira ng glass flange. Gumamit ng naka-calibrate na torque wrench at sundin ang mga detalye ng tagagawa ng flange.

(2) Maling kapal ng gasket: ang kapal ng gasket ay dapat na 4-5 beses sa sinusukat na flange gap.

(3) Gumagamit ng mga karaniwang PTFE gasket: nangangailangan ang mga ito ng mas mataas na torque at WILL crack the glass. Kasama namin ang mga detalye ng pag-install sa bawat order. Sundin sila. Walang tagas. Walang pinsala sa salamin. Walang hula.
