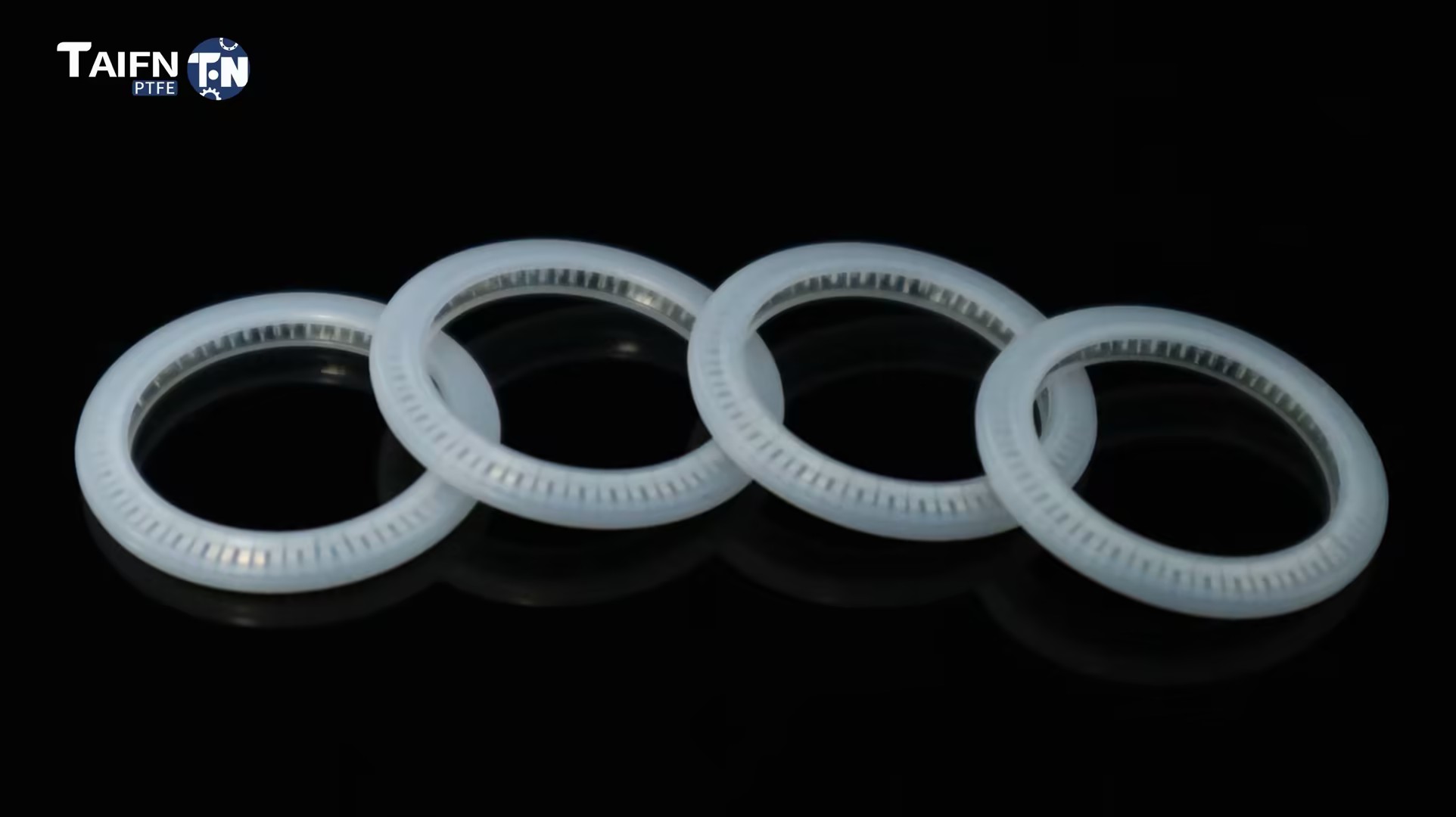

U-Type Spring Energized Seal

Ang U-Type Spring Energized Seal ay binubuo ng isang U-shaped na PTFE jacket at isang panloob na metal spring, na ginagawa itong angkop para sa isang malawak na hanay ng mga kondisyon ng pagpapatakbo, kabilang ang mga static, reciprocating, at rotary application. Bilang isang propesyonal na supplier ng PTFE sealing solution, ang Taifno ay may hawak na ISO 9001 at ISO 14001 certifications, at ang aming mga produkto ay sumusunod sa mga pamantayan gaya ng CE at FDA. Nag-aalok kami ng mga serbisyo sa pagpapasadya ng OEM; mangyaring huwag mag-atubiling isumite ang iyong mga detalye ng aplikasyon, at magbibigay kami ng isang quote at mag-follow up sa loob ng 24 na oras.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang spring sa loob ng U-type spring energized seal ay nagbibigay ng sealing force sa ilalim ng zero-pressure na kondisyon; habang ang presyon ng system ay pumapasok sa hugis-U na lukab, pinipilit nito ang mga sealing na labi nang mas mahigpit laban sa baras, mas mataas ang presyon, mas mahigpit ang selyo.

Higit pa rito, ang materyal na PTFE ay nag-aalok ng mahusay na unibersal na paglaban sa kemikal at isang malawak na hanay ng temperatura ng pagpapatakbo na -180°C hanggang +200°C; sinusuportahan nito ang mga presyon hanggang 40 MPa (dynamic) / 60 MPa (static) at linear na bilis hanggang 15 m/s, na ginagawa itong angkop para sa malawak na hanay ng mga kondisyon ng operating.

Ano ang U-Type Spring Energized Seal?

Ang U-type spring energized seal ay isang PTFE U-shaped jacket na may metal spring sa loob. Ito ay isang unidirectional sealing element na idinisenyo para sa rod (internal sealing) o piston (external sealing) application.

Paano ito gumagana:

Zero pressure: Ang Spring ay nagbibigay ng paunang sealing force, mga seal kahit na hindi pressured ang system

Sa ilalim ng pressure: Pumasok ang pressure ng system sa U-cavity at mas itinutulak ang mga sealing na labi laban sa ibabaw ng pinagsasama, pressure = mas mahigpit na seal

Self-energizing: Binabayaran ng tagsibol ang pagkasira, mga hardware tolerance, at thermal cycling, pinapanatili ang seal force sa paglipas ng panahon

U-Type vs V-Type: Alin ang Kailangan Mo?

Tampok	U-Uri	V-Uri
Direksyon ng pagbubuklod	Radial - piston rods, balbula stems	Axial - mga flanges, mga takip, mga dulo ng mukha
Pinakamahusay Para sa	Dynamic na sealing (pabalik-balik/paikot)	Static sealing
Saklaw ng Presyon	Hanggang 40-60 MPa	Hanggang sa 60 MPa
Bilis	Hanggang 15 m/s (pabalik-balik)	Lower — static o low-speed rotary

Bakit Pumili ng U-Type?

Problema	Paano Ito Niresolba ng U-Type
Tumutulo ang mga O-ring sa zero pressure	Ang tagsibol ay nagbibigay ng lakas ng sealing — walang "nagsisimulang pagtagas"
Ang goma ay nabubulok sa mga kemikal	Ang PTFE jacket ay chemically inert — pH 0-14, universal resistance
Nabigo ang mga elastomer sa itaas ng +150°C	Mga humahawak -180°C hanggang +200°C
Mataas na friction — stick-slip	Ang PTFE ay may pinakamababang friction — makinis na paggalaw, walang stick-slip
Nabigo ang mga O-ring sa mga gumagalaw na shaft	Idinisenyo para sa reciprocating at rotary motion — dynamic na sealing
Madalas na pagpapalit	Binabayaran ng tagsibol ang pagsusuot — tumatagal ng mga taon, hindi buwan

Gabay sa Paghahambing at Pagpili

U-Type vs O-Ring vs V-Type

Tampok	U-Type Spring Seal	O-Ring	V-Type Spring Seal
Zero Pressure Sealing	✅ Oo — nagbibigay ng puwersa ang tagsibol	❌ Hindi	✅ Oo
Presyon — Dynamic	Hanggang sa 40 MPa	Katamtaman	Ibaba
Presyon — Static	Hanggang sa 60 MPa	Katamtaman	Hanggang sa 60 MPa
Temperatura	-180°C hanggang +200°C	-180°C hanggang +200°C	-180°C hanggang +200°C
Paglaban sa Kemikal	★★★★★ unibersal	★★☆☆☆	★★★★★
alitan	★★★★★ pinakamababa	★★★★☆	★★★★★
Paggalaw ng baras	Reciprocating at rotary	Static lang	Static/mababang bilis
Magsuot ng Kompensasyon	✅ Spring compensates	❌ Hindi	✅ Oo
Pinakamahusay Para sa	Piston rods, balbula stems	Pangkalahatang static	Mga flange, mga takip
Gastos	$$$	$	$$$

Gabay sa Mabilis na Pagpili

Kung ang iyong Serbisyo ay...	Pumili...
Piston rods, valve stems - reciprocating motion	U-Type na may helical/cantilever spring
Mga rotary shaft — mababang bilis ng pag-ikot	U-Type na may cantilever spring
Mga flange, takip, dulo ng mukha — static na sealing	V-Uri
Pangkalahatang layunin, mura, malinis na media	O-Ring
Mataas na presyon (hanggang sa 60 MPa)	U-Type na may mga back-up na singsing
Matinding temperatura (-180°C hanggang +200°C)	U-Type na may Elgiloy/Hastelloy spring
Pakikipag-ugnayan sa pagkain/pharma — Pagsunod sa FDA	U-Type na may virgin PTFE jacket

Pangunahing Aplikasyon

Industriya	Aplikasyon
Pagproseso ng Kemikal	Piston pump, valve stems, reactors — mga acid, solvent, agresibong kemikal
Pharmaceutical	Steril na pagproseso, kagamitan sa pagpuno — FDA/USP, CIP/SIP sterilization
Pagkain at Inumin	Mga sanitary valve, filling machine — Pagsunod ng FDA, mga likido sa CIP
Semiconductor	High-purity na gas at chemical seal, mga vacuum system — ultra-purity
Langis at Gas	Wellhead equipment, control valves, pumps — high pressure, H₂S
Aerospace	Hydraulic system, fuel system — matinding temperatura, mataas na pagiging maaasahan

Mga Real-World Application

Pag-aaral ng Kaso 1: Chemical Pump — 3x Mas Mahabang Buhay

Hamon: Pinapalitan ng planta ng kemikal ang mga rubber O-ring sa mga piston pump na humahawak ng mga solvent bawat 2-3 buwan dahil sa pamamaga at pagtigas, na nagdudulot ng mga pagkaantala sa produksyon.

Solusyon: Naka-install na U-type spring-energized seal na may carbon-filled PTFE jacket at 316 stainless steel spring. Pinapanatili ang standard AS568A groove design.

Resulta: Ang mga seal ay tumagal nang mahigit 9 na buwan, 3x na mas mahaba kaysa sa goma. Zero leakage. Ang mga pagitan ng pagpapanatili ay pinahaba mula sa mga linggo hanggang sa mga panahon.

Pag-aaral ng Kaso 2: Pharmaceutical Filler — Pagsunod sa FDA

Hamon: Ang isang pharmaceutical filling machine ay nangangailangan ng seal para sa rotary valve na humahawak ng sterile na produkto. Ang mga Rubber O-ring ay hindi makapasa sa pagsubok sa mga extractable ng FDA.

Solusyon: Nagbigay ng U-type na spring seal na may virgin PTFE jacket at 316 stainless steel spring. Materyal na sumusunod sa FDA. Buong dokumentasyon na ibinigay.

Resulta: Nakapasa sa FDA extractable testing. Nakaligtas ang Seal sa paulit-ulit na mga siklo ng isterilisasyon ng CIP/SIP. Walang kapalit sa loob ng 18 buwan.

Tandaan: Ang mga resulta ng aktwal na kaso ay nag-iiba ayon sa mga kondisyon ng aplikasyon. Makipag-ugnayan sa amin para sa mga rekomendasyong tukoy sa application.

Factory Factory Factory Factory

Teknikal na Pagtutukoy

Mga Katangian ng Produkto

Parameter	Halaga
Saklaw ng Temperatura	-180°C hanggang +200°C (depende sa grado)
Presyon — Dynamic	Hanggang 40 MPa (na may mga back-up na ring: hanggang 60 MPa)
Presyon — Static	Hanggang sa 60 MPa
Bilis — Pagbabalik-tanaw	Hanggang 15 m/s
Bilis — Rotary	Hanggang 1-3 m/s
materyal	PTFE jacket + Stainless Steel spring (301/316)
Paglaban sa Kemikal	pH 0-14 — halos pangkalahatan
Uri ng pagbubuklod	Radial sealing - pamalo o piston

Mga Pagpipilian sa Materyal ng Jacket

Grade	Pinakamahusay Para sa	Pangunahing Benepisyo	Limitasyon ng kemikal
Birheng PTFE	Mga malinis na kemikal, mga aplikasyon ng FDA, pangkalahatang serbisyo	Pangkalahatang paglaban sa kemikal, pinakamababang alitan, sumusunod sa FDA	Malambot — mas mababang wear resistance
PTFE na Puno ng Carbon	Mataas na bilis, pagwawaldas ng init, anti-static	Thermal conductivity, pinahusay na creep resistance	Hindi para sa malakas na oxidizer
PTFE na Puno ng Salamin	Abrasive media, mataas na pagkasuot, slurries	Tumaas na mekanikal na lakas, wear resistance	Hindi para sa HF o malakas na alkali
PTFE na Puno ng MoS₂	Malagkit na media, mababang metalikang kuwintas, pinahusay na lubricity	Nabawasan ang friction, pinabuting wear resistance	Hindi para sa oxidizing acids

Mga Opsyon sa Materyal ng Spring

Materyal ng tagsibol	Pinakamahusay Para sa
301 SS / 316 SS	Pangkalahatang serbisyo ng kemikal, katamtamang temperatura
316L SS	Pinahusay na paglaban sa kaagnasan — mga agresibong kemikal, tubig-alat
Elgiloy®	Napakahusay na paglaban sa kaagnasan, mataas na temperatura - aerospace, kritikal
Hastelloy® C-276	Matinding paglaban sa kaagnasan — lubos na agresibong mga kemikal, mga acid
Inconel®	Lakas ng mataas na temperatura — matinding init (+260°C+)

Mga Opsyon sa Uri ng Spring

Uri ng Spring	Pinakamahusay Para sa	Pangunahing Tampok
Helical Spring	Mataas na presyon, static/low-speed dynamic	Pinakamataas na load, pare-pareho ang pre-load
Cantilever Spring	Dynamic na sealing, nakasasakit na media	Mag-load sa gilid ng labi — pagkilos ng pag-scrape
V-Spring	Nabawasan ang alitan, katamtamang presyon	Katangian ng malambot na tagsibol, mababang alitan

Pagtitiyak ng Kalidad ng Taifno

100% Virgin PTFE Resin — walang regrind, walang recycled material. Consistent quality, batch after batch.

Precision CNC Machined — Walang gastos sa amag. Mga custom na laki mula 5mm hanggang 3300mm diameter.

Full Traceability — Bawat batch na masusubaybayan mula sa hilaw na materyal hanggang sa natapos na selyo. Mga sertipiko ng materyal kapag hiniling.

ISO 9001 Certified — Mga proseso ng pagmamanupaktura na na-certify sa ilalim ng ISO quality management system.

Magagamit ang Mga Gradong Sumusunod sa FDA — Natutugunan ng Virgin PTFE ang mga kinakailangan ng FDA 21 CFR 177.1550 at BfR.

Available ang Spring Alloys — 301/316 SS standard; Elgiloy, Hastelloy, Inconel para sa matinding kundisyon.

Standard Groove Compatibility — Angkop sa AS568A, DIN 3771 standard O-ring grooves.

Test Test Test Test

FAQ

Q: Ano ang U-type spring energized seal at kailan ko ito dapat gamitin?

A: Isang PTFE U-shaped na jacket na may metal spring sa loob. Mga seal mula sa zero pressure hanggang sa mataas na presyon (hanggang 60 MPa) sa mga gumagalaw na shaft.

Gamitin ito kapag nabigo ang mga O-ring o rubber lip seal, sa mga piston rod, valve stem, at mga dynamic na application na humahawak ng mga agresibong kemikal, matinding temperatura, o mataas na presyon.

U-type vs V-type: U-type ay radial sealing, para sa mga piston rod at valve stem. Ang V-type ay axial sealing, para sa mga flanges at cover.

Kung tinatakan mo ang isang gumagalaw na baras: piliin ang U-type.

Kung tinatakpan ang isang flange o takip: piliin ang V-type.

Q: Magkano ang halaga ng isang U-type na spring seal?

A: Ang gastos ay depende sa diameter, materyal ng jacket, spring alloy, uri ng spring, at dami. Nagsisimula ang mga karaniwang laki sa tinatayang X−X−Y. Mga custom na laki na sinipi sa bawat pagguhit.

Gastos sa epekto ng spring alloy: 301/316 SS (karaniwan, pinakamababang halaga) → Elgiloy/Hastelloy (matinding kaagnasan/mataas na temperatura, mas mataas na halaga).

Ang uri ng spring ay nakakaapekto sa gastos: Helical (mas mataas na load) vs cantilever (dynamic scraping) vs V-spring (low friction).

Q: Ano ang mga limitasyon at ang pinakakaraniwang pagkakamali sa pag-install?

A: Temperatura: -180°C hanggang +200°C (depende sa grado).

Presyon: hanggang 40 MPa (dynamic) / 60 MPa (static).

Bilis: hanggang 15 m/s (reciprocating), hanggang 1-3 m/s (rotary).

Mga limitasyon ng kemikal:

PTFE jacket: hindi para sa molten alkali metal o elemental fluorine.

Puno ng salamin: hindi para sa HF o malakas na alkali.

Carbon-filled: hindi para sa malakas na oxidizer.

Tatlong karaniwang pagkakamali:

(1) Nakakapinsala sa labi sa panahon ng pag-install: siyasatin bago i-install.

(2) Labis na paghihigpit o hindi wastong disenyo ng uka: Ang mga U-type na seal ay umaangkop sa karaniwang AS568A O-ring grooves. Ang mga maling sukat ay nakakasira sa selyo.

(3) Pag-install pabalik: U-type na mga seal ay itinuro. Ang pagbubukas ng U ay dapat nakaharap sa gilid ng presyon (kung saan pumapasok ang presyon sa "U").
